三、設備介紹

1、產品特性

完備的網絡功能

? 一鍵快速綁定：

支持PORT/MAC/IP/VLAN ID四元綁定，提供手動添加、自動掃描、DHCP偵聽三種綁定方式，支持跨VLAN掃描，根據不同網絡環境，輕松實現快速綁定。

?以太網供電（PoE）：

支持基于端口的PoE供電模式選擇（AF/AT模式）、電流功率限制、供電延遲、供電時間調度和PoE事件統計等。支持PoE供電自適應，完美兼容非PoE設備。

? 防MAC地址攻擊：

支持端口安全特性，可以有效防御MAC地址攻擊?？梢詫崿F基于MAC地址允許支持靜態配置或交換機動態學習，全面保障網絡安全。多層次，多元化的訪問控制策略。

?策略控制（Policy）：

支持基于端口、VLAN下發ACL，對符合相應ACL規則的數據包實現流分類，可進行流鏡像、流監控、QoS重標記和端口重定向四種行為控制，輕松實現網絡監控，數據流量控制，優先級重標記和數據轉發控制。

?VLAN特性：

支持符合國際標準的IEEE 802.1Q VLAN協議，完美融合了基于Port VLAN和基于tag VLAN，與主流設備完全兼容，加上人性化的操作方式，使組網更加便捷、準確、高效。

完善多業務融合能力

? QoS：

支持基于端口、IEEE802.1p以及TCP/UDP端口三種優先級模式，支持基于先入先出、高權限和基于權重，三種隊列調度算法。而且每個端口的輸出隊列，可以根據數據報文類型選擇優先發送或丟棄。同時允許用戶自定義數據類型。保障關鍵業務數據優先處理，滿足不同業務對基礎網絡的需求。

? 端口鏡像：

將一個或多個源端口的數據流量轉發到某一個指定端口來實現對網絡的監聽，在不嚴重影響源端口正常吞吐流量的情況下，可以通過鏡像端口對網絡的流量進行監控分析。在企業中用鏡像功能，可以很好地對企業內部的網絡數據進行監控管理，在網絡出故障的時候，可以快速地定位故障。

? 流量控制：

帶寬控制支持端口雙向限速，提供三種限速控制，分別為32Kbps、256Kbps和2048Kbps；風暴抑制支持對廣播包、組播包、UL包限速，避免網絡資源被惡意浪費，提高網絡效率。

? 語音VLAN：

通過Voice VLAN技術，對語音流進行有針對性的QoS配置，能夠很好的解決語音設備數據流優先級的調整問題，保證通話質量。

? 組播管理：

支持IGMP V1/V2/V3，通過IGMP Snooping技術，能很好地支持組播應用，如IPTV、視頻會議等等；支持組播VLAN，有效避免帶寬浪費，減輕上游設備的組播負擔；靜態組播地址表減少學習時間，提高組播轉發效率；未知組播報文丟棄功能，節省帶寬，提高系統處理效率。

高可靠性設計

? 生成樹：

支持傳統的STP/RSTP二層鏈路保護技術，極大提高鏈路的容錯、冗余備份能力，保證網絡的穩定運行。支持TC（Topology Change）報文保護，避免當設備受到惡意的TC報文攻擊時，頻繁的刪除操作給設備帶來很大負擔。同時還支持環路保護、根橋保護、BPDU保護、BPDU過濾等功能。

? 鏈路匯聚：

提供手工匯聚、動態LACP兩種匯聚模式，能有效增加鏈路帶寬，提高鏈路的可靠性，同時可以實現負載均衡、鏈路備份。

靈活、安全的網絡管理

? 系統管理：

支持Console命令行，Web網管，SNMP（V1/V2c）等多種管理方式。

?安全管理：

通過身份過濾檢測技術，能夠很好的解決設備安全管理難題，同時可配置網管控制專用端口，增強配置安全性。

? 網絡監控：

支持端口雙向數據監控，結合網絡分析軟件可以實時監控網絡運行狀態，RMON功能可以實現統計和告警功能，用于網絡中管理設備對被管理設備的遠程監控和管理。

? 數據備份：

支持Web網頁數據備份與恢復。

? 系統升級：

支持Web網頁在線升級。

2、產品外觀

S2800-16WR-2TP-PWR-EI的前面板由16個10/100Mbps RJ45 端口、2個1000Mbps RJ45端口或2個1000Mbps SFP 端口、1個Console端口和指示燈組成，如下圖所示。



? 10/100M bps RJ45端口

支持10Mbps、100Mbps速率自適應功能，支持自動翻轉（Auto-MDI/MDIX）功能， 每個端口對應有一個指示燈，即01-16指示燈。

? 1000M bps SFP端口

SFP端口位于面板右側，為獨立SFP端口,每個端口對應有一個指示燈，即17-18指示燈，與1000Mbps端口復用。

? ?Console端口

Console端口用于和計算機或其他終端的串口相連以管理或配置交換機。

? 指示燈

指示燈，包括PWR、SYS、S1、S2、01-18指示燈。通過指示燈可以監控交換機的工作狀態，下表將 詳細說明指示燈工作狀態：

指示燈	名稱	狀態	描述
Power	電源指示燈	常亮	系統供電正常
		熄滅	系統未通電或供電異常
Sys	系統指示燈	常亮	系統正常
		熄滅	系統異常
S1-S2	備用燈     預留	熄滅	系統正常情況熄滅
		常亮	系統正常情況熄滅
01-18	端口狀態指示燈	閃爍	端口正在收發數據
		熄滅	端口未連接設備或未能識別設備

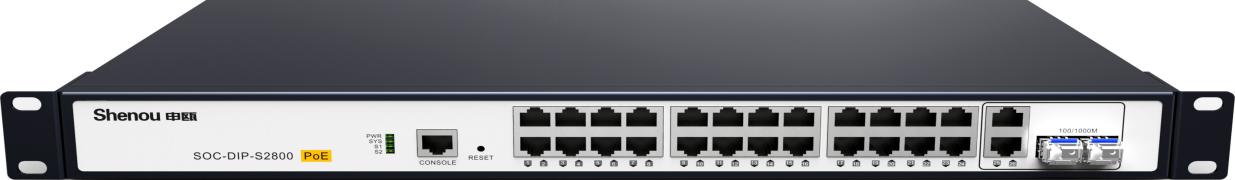

S2800-24WR-2TP-PWR-EI的前面板由24個10/100Mbps RJ45 端口、2個1000Mbps RJ45端口或2個1000Mbps SFP 端口、1個Console端口和指示燈組成，如下圖所示。

? 10/100M bps RJ45端口

支持10Mbps、100Mbps速率自適應功能，支持自動翻轉（Auto-MDI/MDIX）功能， 每個端口對應有一個指示燈，即01-24指示燈。

? 1000M bps SFP端口

SFP端口位于面板右側，為獨立SFP端口,每個端口對應有一個指示燈，即25-26指示燈，與1000Mbps端口復用。

? ?Console端口

Console端口用于和計算機或其他終端的串口相連以管理或配置交換機。

? 指示燈

指示燈，包括PWR、SYS、S1、S2、01-26指示燈。通過指示燈可以監控交換機的工作狀態，下表將 詳細說明指示燈工作狀態：

指示燈	名稱	狀態	描述
Power	電源指示燈	常亮	系統供電正常
		熄滅	系統未通電或供電異常
Sys	系統指示燈	常亮	系統正常
		熄滅	系統異常
S1-S2	備用燈     預留	熄滅	系統正常情況熄滅
		常亮	系統正常情況熄滅
01-26	端口狀態指示燈	閃爍	端口正在收發數據
		熄滅	端口未連接設備或未能識別設備
