針對煤礦安全監控系統地面多系統融合與聯動需求，通過融合系統、業務數據、控制指令比較多種數據交互技術，制定了數據融合與 聯動交互協議，確立了基于數據庫存儲過程的數據交互方式，并在安 全高效的前提下優化交互流程，形成了一套高效、可靠的地面融合與 聯動交互方案。
一、監測聯動系統架構
系統結構設計系統采用分布式結構，主要由申甌 SOC1000-LD 聯動調度平臺、voip中繼板、程控調度機、調度臺等組成。

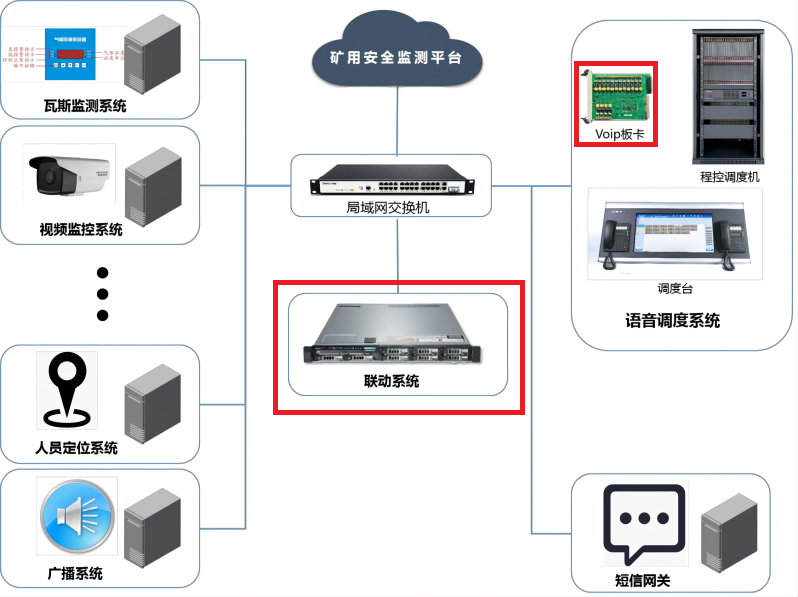

1.1 系統架構：
1.2 系統環境： 申甌融合調度聯動系統需要由穩定硬件基礎來支撐，只有硬件運 行穩定的情況下才能使軟件正常運行，因此數字化礦井的建設需要一 套穩定的硬件平臺。通過礦井工業以太環網的建設，將礦井各環節系 統的設備工作狀態信息、生產信息、安全信息實時傳遞到礦井生產安 全調度指揮中心，為礦井的綜合自動化以及調度聯動提供一個高速、 安全、可靠的信息傳輸平臺，為領導的指揮和管理提供充分的、實時 的信息依據。
1.3 技術特點： 申甌融合調度聯動系統是應用現代電子技術和自動化技術對礦 井生產過程實現全面監控以及通信聯動的系統，把有線調度、廣播調 度、視頻調度、無線集群、無線定位系統、生產監測系統等子系統數 據進行集中監控。實現系統間的數據交互共享及數據挖掘，對生產過 程進行輔助和統一調度，使煤礦生產和管理更加科學高效。融合調度聯動系統軟件平臺針對煤礦生產的需求，采用 C/S 與 B/S 結合的混合 架構模式，面向設備層，控制層，管理層的功能應用而設計。

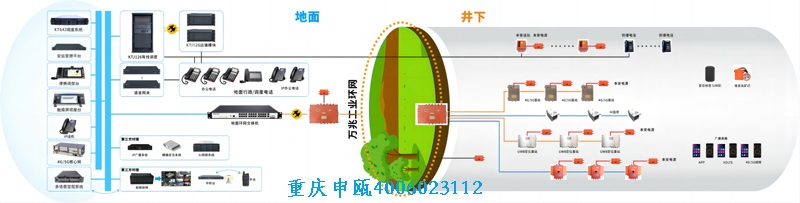

1.5 拓普說明：
1.5.1 申甌融合調度聯動系統通過以太網接入礦井內工業冗余以太環網，通過礦用安全監測平臺采集數據，下行標準 SIP 協議通訊或 短信網關，發起告警呼叫有線調度系統、廣播系統；
1.5.2 聯動系統中的多網融合聯動模塊采用 B/S 架構，通過網頁 瀏覽器即可實現管理配置以及歷史聯動記錄查看；聯動系統中的數據 上報模塊采用 C/S 架構，通過數據上報服務實時將有線調度等子系統 的信息上報至安全監測平臺。
二、監測聯動系統功能特點
2.1 系統基于 linux 操作系統，自帶防火墻，長期運行高穩定、 低延遲、防病毒；
2.2 完全兼容國內主流廠家安監平臺接口：如重慶沈陽煤科院、常州天地、梅安森、三 恒、南京北路、仙島......;
2.3 支持上報調度分機狀態、通話記錄、調度權限等信息交匯到 總的系統平臺進行統一管理及數據分析；
2.4 支持聯動調度通信系統，緊急情況下自動觸發呼叫預先設置 的各區域報警電話進行告警語音播報；
2.5 支持聯動礦用廣播系統，緊急情況下自動觸發預先設置的各 區域廣播進行告警語音播報；
2.6 系統接口開放，支持多種平臺的對接；
2.7 調度通信子系統接入方便，只需遵循標準 SIP 協議即可；
2.8 軟件基于 B/S 架構，部署管理方便，無需安裝客戶端軟件；
2.9 全部聯動記錄有跡可循，方便事后追溯，便捷查詢，一目了 然；
2.10可通過后臺日志功能查詢聯動報警的日志。
2.11緊急情況下，調度人員可根據具體情況，將緊急處理 預案語音通過“新語音廣播系統”緊急廣播，生產場所的廣播終端將 反復播放報警聲和報警語音，及時通知相關作業人員迅速疏散和撤 離，并對采取的安全措施和應急救援提供必要的信息幫助。這樣可以 最大程度上避免安全事故的發生、最大程度上減少安全事故造成的損 失
2.12交接班時，“礦井語音廣播系統”可以播放宣傳教育、 事時新聞、背景音樂等內容，對增強職工安全意識，娛樂職工文化生 活、實現人文化管理能起到積極的作用。
2.13 解決申甌調度機以前安裝老式程控調度機不能實現融合聯動功能，如JSY2000-06M調度機、SOC8000A/B調度機。
