什么是無源光纖網絡（PON），PON作為一種新的覆蓋后一公里的寬帶接入光纖技術，其在光分支點不需要節點設備，只需要安裝一個簡單的光分支器即可，因此具有節省光纜資源、帶寬資源共享、節省機房投資、設備安全性高、建網速度快、綜合建網成本低等優點。
光纖網絡PON
一、PON網絡單元
1、OLT光設備
光線終端，一方面將承載各種業務的信號在局端進行匯聚，按照一定的信號格式送入接入網絡以便向終端用戶傳輸，另一方面將來自終端用戶的信號按照業務類型分別送入各種業務網（IPPBX語音電話接入）中?？煞譃槿糠郑?/span>
核心部分：包括匯聚分發、業務處理和ODN適配功能
業務部分：提供業務接口功能，如IPPBX交換機，還包括接口適配、接口保護等，以及在需要時具有特定業務的信令處理和媒質傳輸制式的轉換功能
公共部分：包括供電與OAM功能

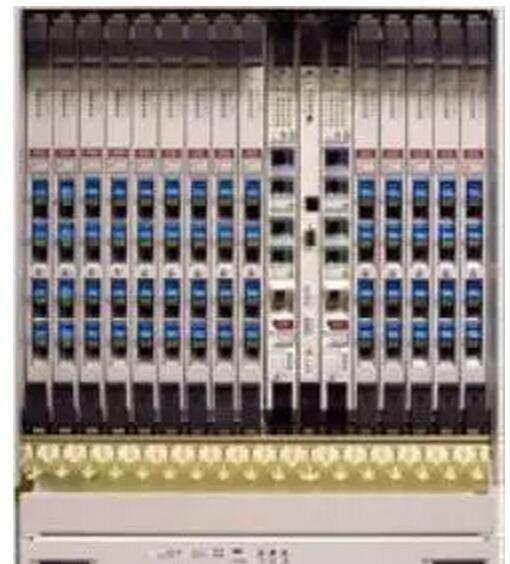

OLT光設備

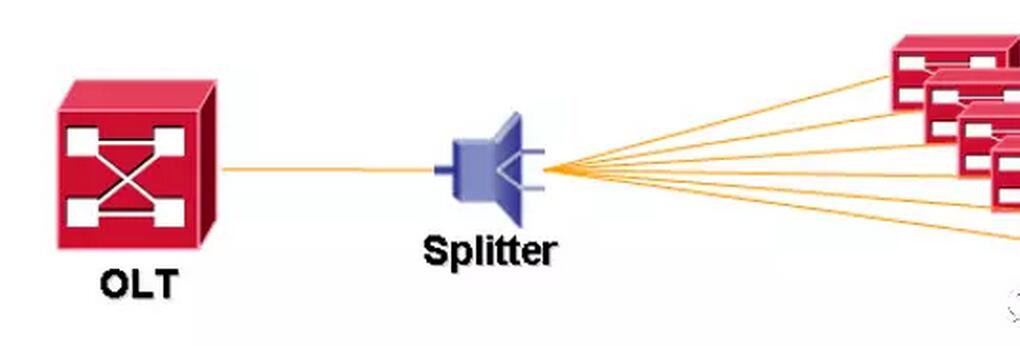

2、ONU設置
光網絡單元，選擇接收OLT發送的廣播數據，響應OLT發出的測距及功率控制命令，對用戶的以太網數據進行緩存，并在OLT分配的發送窗口中向上行方向發送。
ONU設置

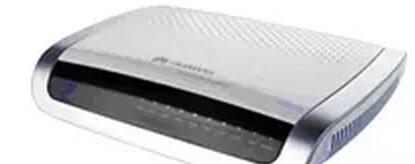

3、ONT設備
光網絡設備，可以說是一種特殊的ONU，區別在于ONT直接放置于用戶端，而ONU與用戶端可能還有其它網絡，比如二層以太網。
ONT設備
二、光纖組網方式
基于PON接入的寬帶業務目前主要有以下幾種模式：
1、FTTB：（Fiber To The Building）光纖到樓宇
2、FTTC：（Fiber To The Curb）光纖到路邊
3、FTTH：（Fiber To The Home）光纖到戶
按規范，目前FTTB與FTTC本質可不做區分，家庭寬帶業務均按照FTTB和FTTH兩種模式統一規劃。
三、小區光纖組網案例
3.1、某小區二期( FTTB+ADSL方式)
平均樓層在六樓左右，業主大約兩千戶。小區建于2001年，相對較早，建設時沒有五類線鋪設，但具備電話線入戶，所以采用FTTB+電話線的模式。
小區光纖設備FTTB

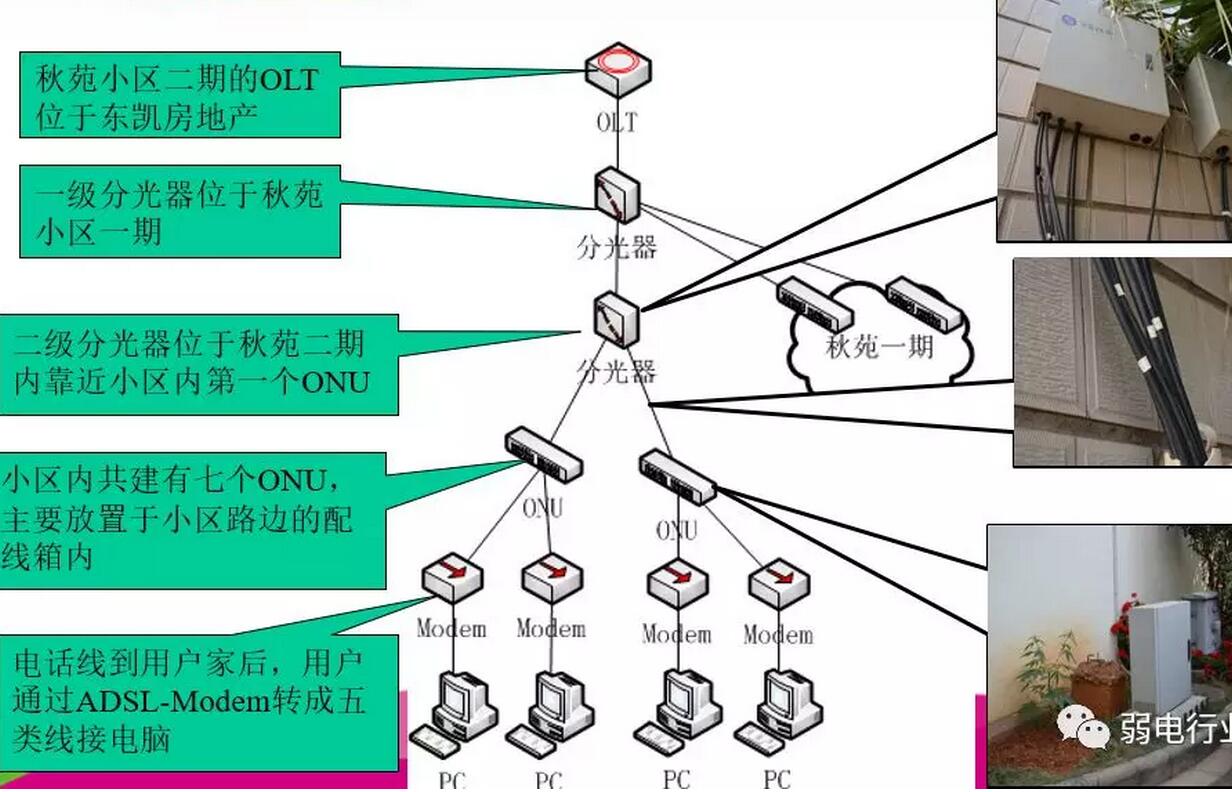

組網圖
ONU型號為華為MA5616，四個槽位，目前插有一塊ADLE業務板，一塊業務板提供兩根總線，每根總線可分32路用戶，配線廂內右側上為總線分配模板，每根總線對應兩行下為用戶跳線模塊，根據用戶數可以擴展。
FTTB+LAN
配線廂中準備了盒跳線用的半導體放電管安保單元，一般稱為保險，開通時，將保險插入用戶跳線模塊，即可連通用戶家到ONU的電路。
ADLE業務總線上的標簽編號與總線分路模塊的編號對應，分路模塊一行為16戶，兩行對應一條總線，即一條總線可以分32個用戶線路。
ONU下行通過皮線接到用戶家的電話信息點，用戶用電話線插入信息點后接ADSL-Modem，ADSL-Modem下行為五類網線接用戶電腦。
3.2、學校組網（FTTB+LAN）
主要以FTTB+LAN的方式覆蓋了學生宿舍。由于學校覆蓋密度較大且用戶數量較多，OLT下沉部署于該校內。
FTTB+LAN的方式

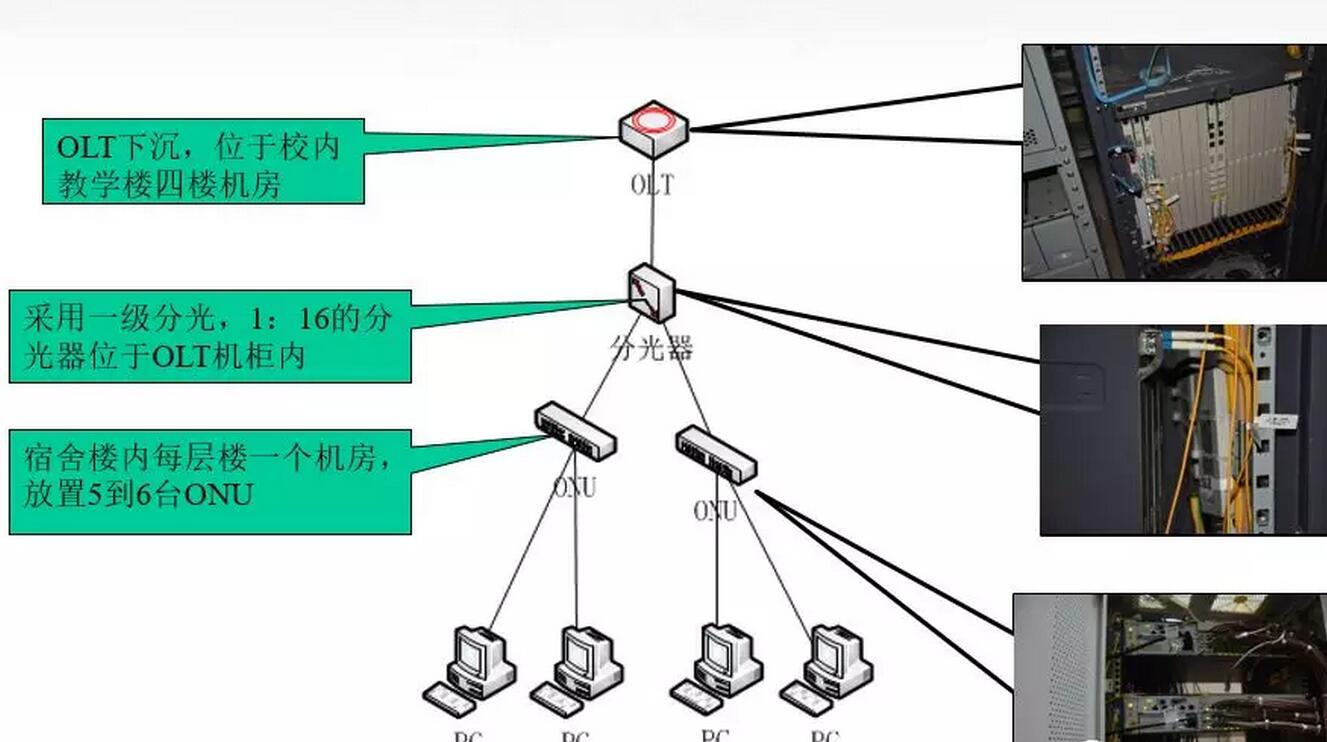

組網圖
用戶數較多，OLT下沉，位于校內教學樓四樓機房。
OLT型號為華為MA5680T，可插16塊PON板。
OLT的每個PON口通過1：16的分光器進行分光。
分光器下行通過ODF配線后光纜連接到校內的宿舍、教學樓等。
FTTB+LAN的方式，ONU放置在學生宿舍每層樓的機房內，一層樓50間宿舍，每個宿舍6個用戶，每層樓放五到六個ONU進行覆蓋。
ONU可支持同時插四塊業務板卡，目前每臺插三塊16端口的EIUA卡，上行光纖接到教學樓的分光器，下行五類線通過樓層水平布線到每個宿舍的信息點，ONU的每個端口對接一個信息點，每個宿舍占用六個端口。

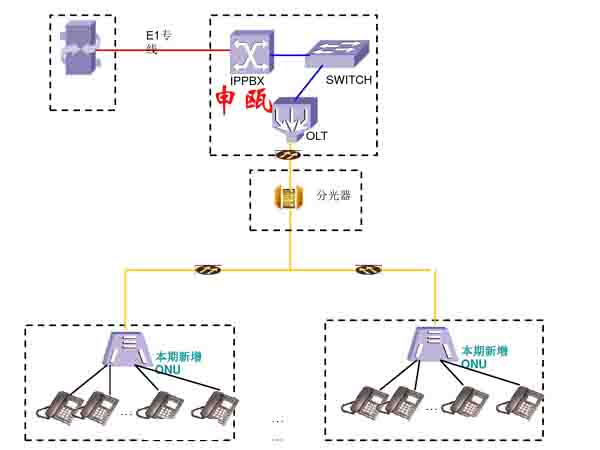

申甌SOC1000UC或SOC8000C-IPPBX交換機光纖PON/OLT接入組網方式與案例
