重慶申歐為用戶或銷售商提供電話交換機接口（背面）接線分布圖及分機板端口接法。本接線主要是以申甌電話交換機為主介紹，也適用于其它國產程控交換機，如：浙江甌聯，浙江億泰，上海中聯，上海華亨，上海滬光，上海普天（520廠），山東華光，上海嘉信，上海蓋地，上海索泰等等集團電話交換機......

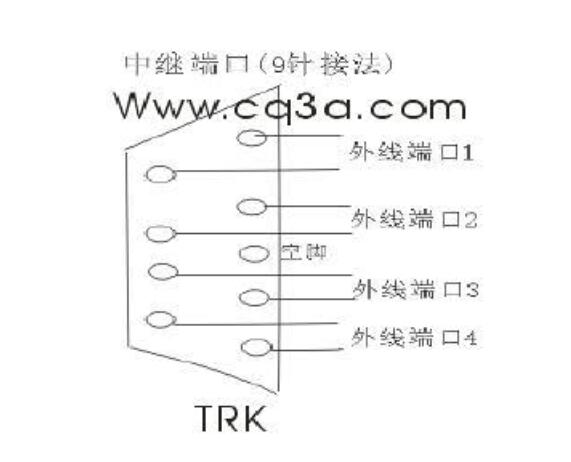

一、小型電話交換機采用RJ11水晶頭，這種*為簡單，標明了RJ11分機及外線端口，國內如佛山產的電話交換機、廣東產的程控交換機及TCL王牌都采用此接口，RJ11水晶頭只要中間兩芯。（略）

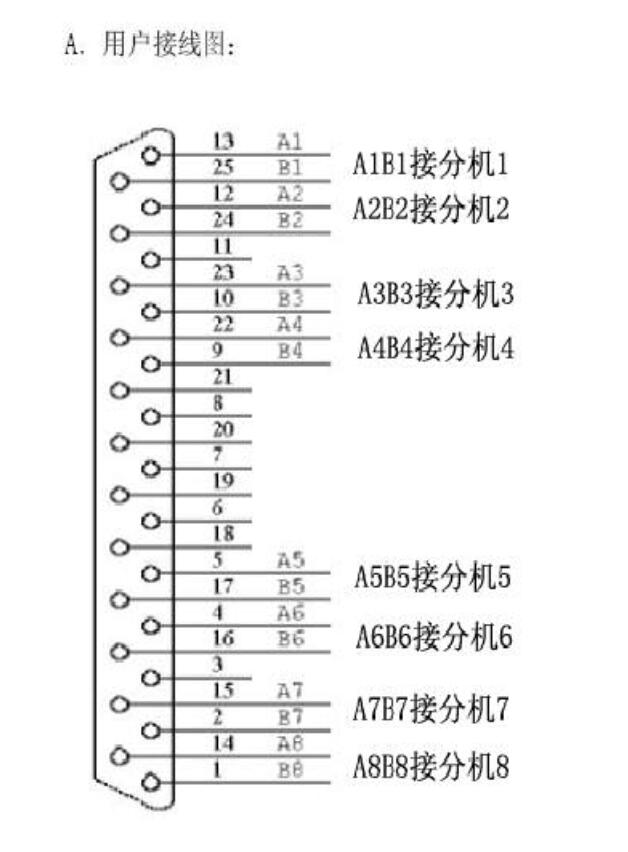

二、程控電話交換機采用25針插座輸出，接法詳見如示意圖。(國產電話交換機用電腦25針各廠家接法相同<如上海產的,溫州產的等）

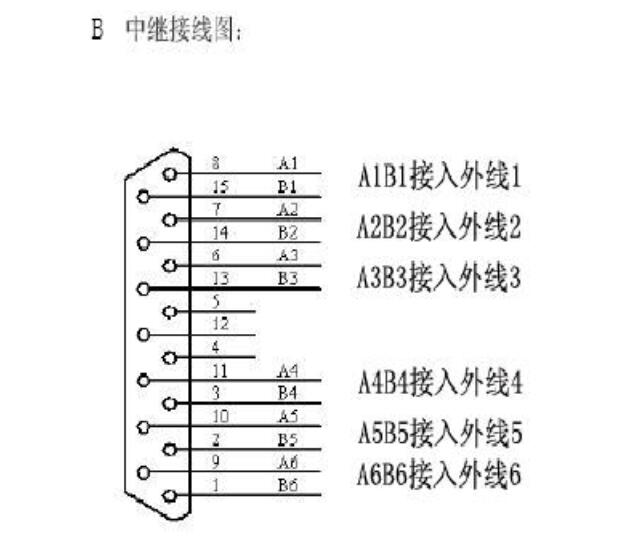

此機型安裝接線說明：9針插座為中繼板（TRK）端口，25針插座為用戶分機板（EXT）端口；每個9針插座可以接入4條中繼線，每個25針插座可以接出8門分機線；用戶分機板（EXT）端口排序是在“交換機背面”數，從“右”往“左”數第一塊是第1號用戶分機板（總機在此板的第一對線為8000總機）。從“右”往“左”數第二塊是第2號用戶分機板，依次類推。。。。。
三、程控電話交換機采用RJ45網絡接口輸出，為*新電話交換機接口方式，接法詳見如示意圖圖。（凡是國內電話交換機用RJ45各廠家接法相同）
電話交換機接線圖及安裝接線示意圖

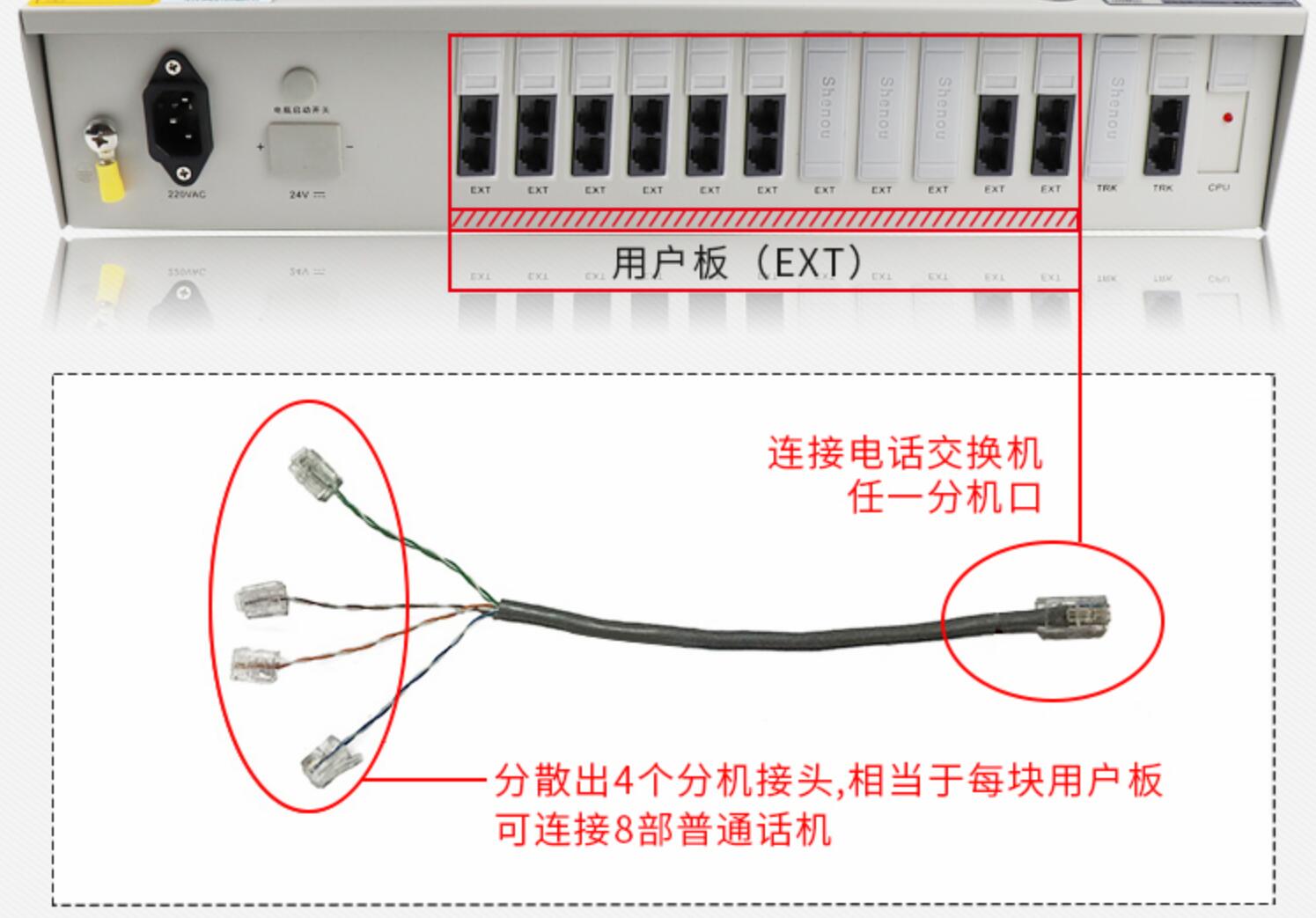

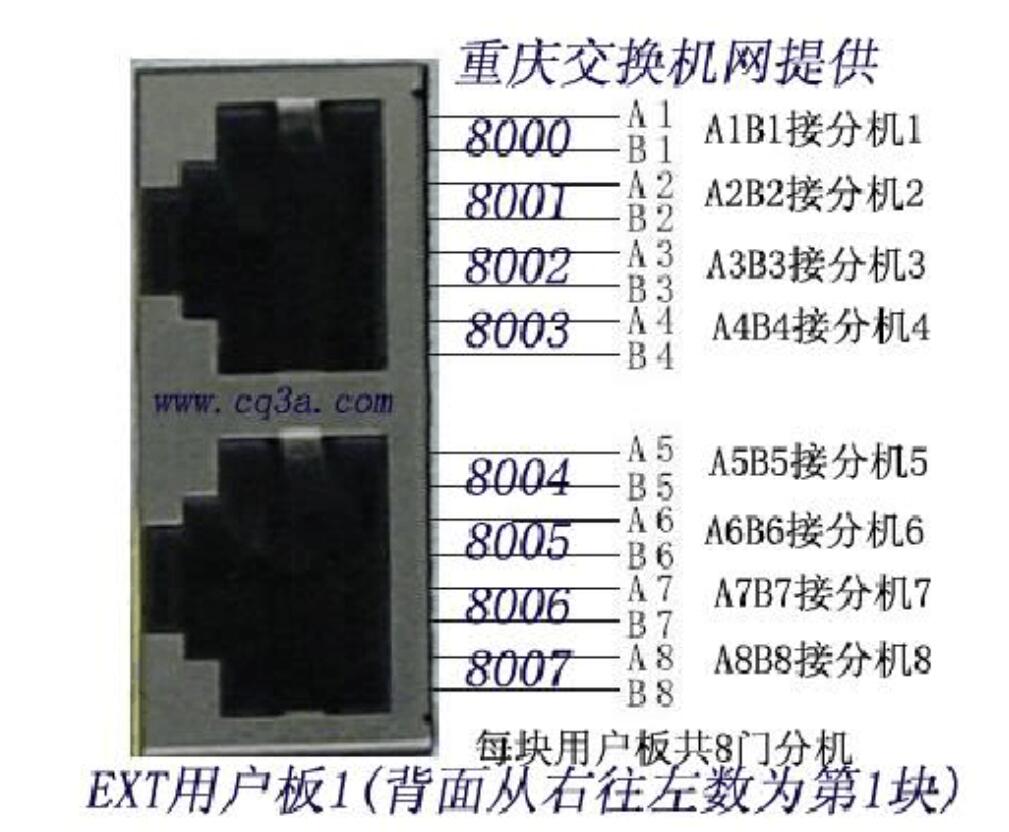

此機型安裝接線說明：每個RJ45插座可以接入4門分機線；一塊用戶板有兩個RJ 45插座共8門分機線；用戶中繼板（標有TRK）端口；用戶分機板（標有EXT）端口排序是在“交換機背面”數，標有EXT從“右”往“左”數第一塊是上面為第1號用戶分機端口（總機在此板的第一對線為8000總機），下面為第2號用戶分機端口。從“右”往“左”數第二塊是第2號用戶分機板，上面為第3號用戶分機端口，下面為第4號用戶分機端口，依次類推。。。。。

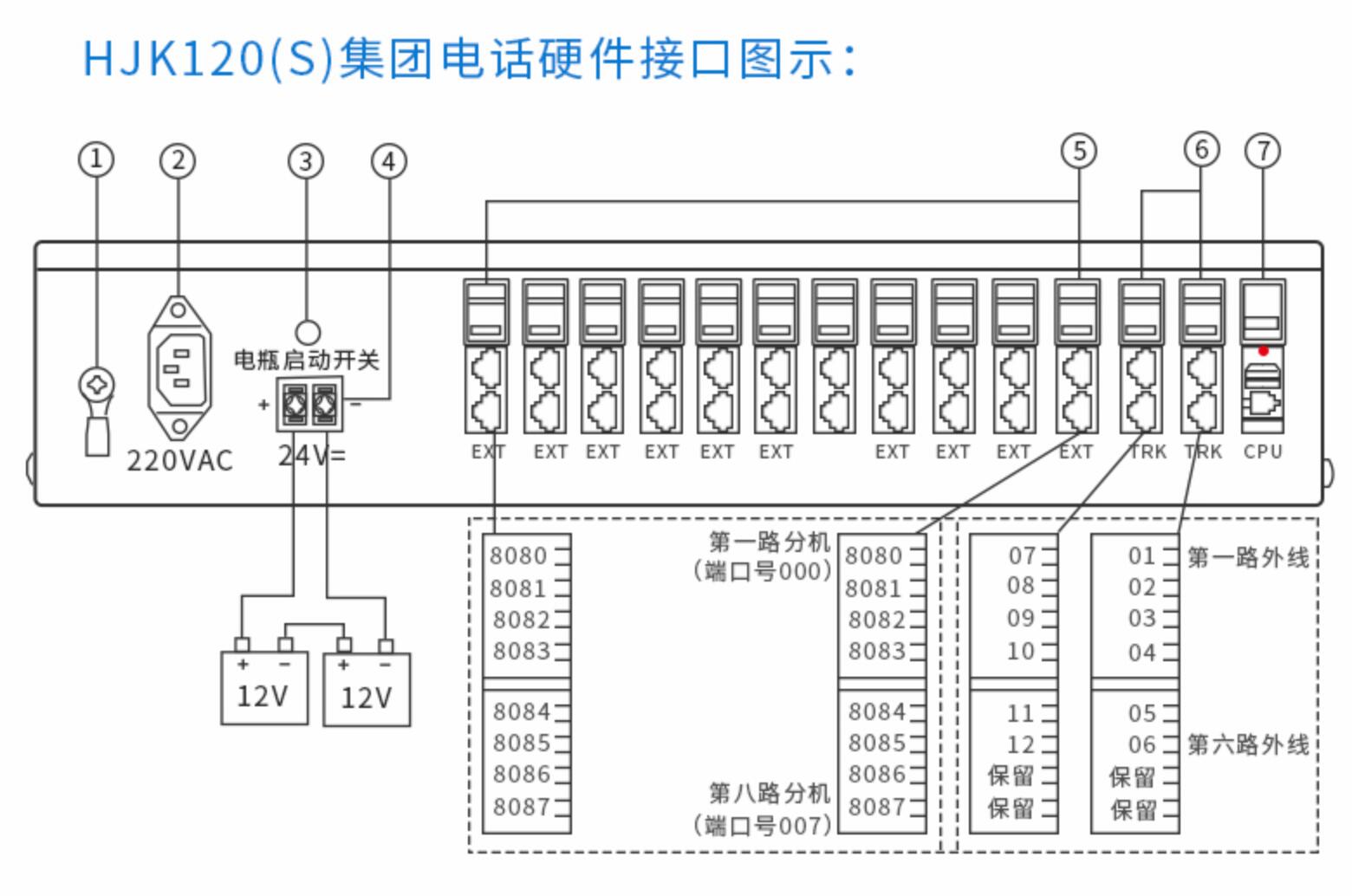

申甌HJK-120S程控交換機接線圖
