現在隨著現代化生產分工，工作越來越復雜，調度網對調度機的功能和技術要求越來越高。各種接口應用日漸增多，這就要求調度機提高檔次，增加新功能。

調度系統與交換機不同，不能僅僅限于普通的電話呼叫，而是要在其上完成指揮生產、協調工作、一鍵到位等功能。調度機與交換機不同的應用面，形成其在現代通信網中不可替代的特殊地位，同時也形成了調度機特殊的功能要求。

調度臺是調機系統的重要組成部分，利用觸摸屏調度臺，調度員能通過用戶或中繼按鍵指示燈的顏色直觀地掌握用戶話機或中繼的占用情況，通過直接點按用戶鍵即可實現呼叫用戶等操作，所需操作大為簡化，提高工作效率。通過操作調度臺可以方便地進行內外線呼叫，應答轉接，召集會議電話等各種功能操作。申甌調度機可同時支持多個調度臺，每個調度席位之間相互獨立，不因一個調度臺的故障而影響其它調度臺。


觸摸屏調度臺操作說明

調度臺由調度話機和觸摸屏組成。每個調度臺左右各一個相互獨立的調度電話機，；主

機至各調度臺長直接通訊距離可達 15M，通過轉換器可延長到 1.5KM。

1）調度話機

調度話機用于調度員與下屬各分機通話使用，每個觸摸屏調度臺左右配置一個調度話機，同組內多可設置 8 個。這些調度話機共用一個（調度）鍵盤。每個鍵盤配置調度話機的多少，可根據實際需要來確定，并需在維護終端上進行設置。

2）觸摸式鍵盤

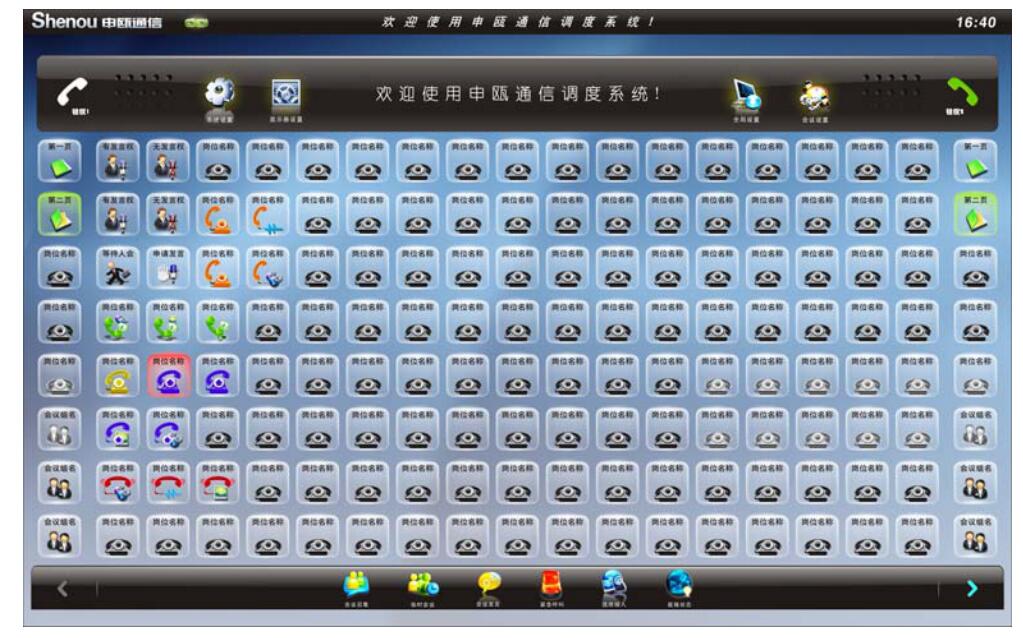

觸摸式鍵盤的液晶觸摸式操作鍵盤如下圖：



觸摸式鍵盤操作鍵盤由系統設置區、特殊鍵區、用戶鍵區、功能鍵區、聯機狀態指示燈
區組成。

特殊鍵區、用戶鍵區是調度員向主機發出的操作命令，這些按鍵只有調度話機摘機后才

有效，這樣可以有效防止“隨意按鍵”而引起的誤操作。

觸摸屏上按鍵以不同的顏色、圖案顯示用戶、中繼、功能鍵等的當前狀態。每一個用戶

鍵代表主機中的一個分機用戶，每一個按鍵上都在不同的狀態都有各自不同的圖案顏色，可

以顯示出用戶的多種狀態。按中繼鍵可以使調度話機直接出局。

三、觸摸屏調度臺操作說明

1）系統設置區

“鍵權”鍵

“鍵權”即擁有操作鍵盤的權利。在系統設置區的左右兩側有兩個“鍵權”鍵，因?yàn)橹鳈C(jī)無法識別同時操作的兩個調度話機到底誰操作了鍵盤，當一側的“鍵權”鍵亮?xí)r，表示該“鍵權”鍵有效，位于該“鍵權”鍵一方的調度話機擁有操作鍵盤的權利。

“鍵權”具有自動跟蹤功能，即“鍵權”始終屬于后摘機者，當兩個調度員同時摘機都想對鍵盤進行操作，則此時需注意“鍵權”是否在自己一邊，若不在自己的一邊，需按自己這邊的“鍵權”鍵。自己一邊的“鍵權”鍵指示燈亮?xí)r，按鍵才有效，否則你按鍵的用戶將與另一調度話機通話。

調度臺設置

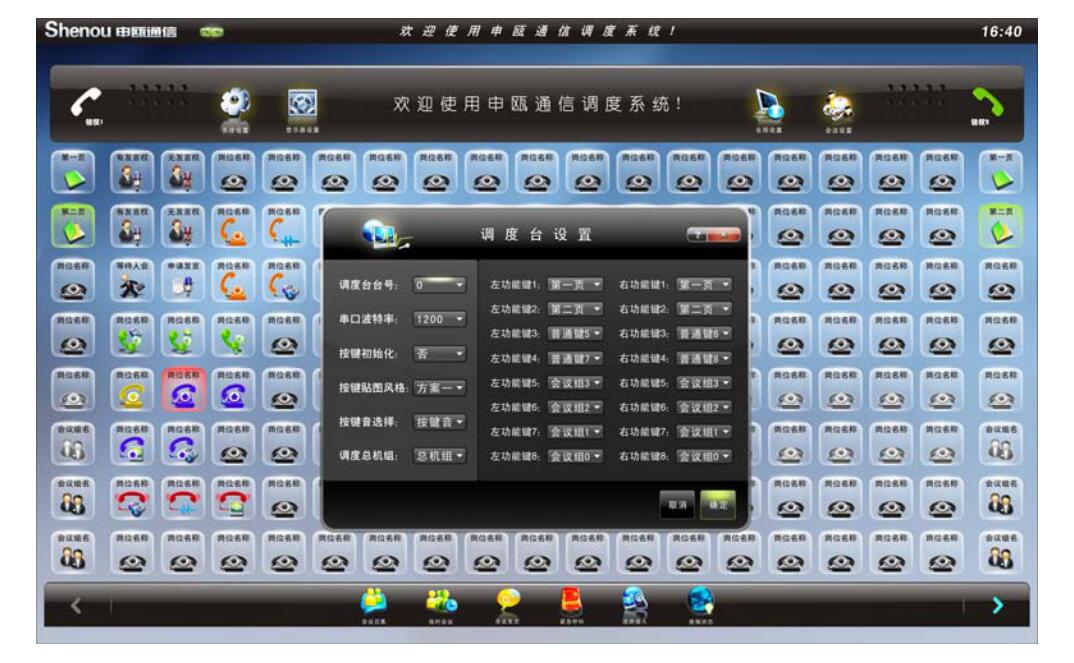

如下圖為按調度臺設置按鈕顯示的圖像

調度臺臺號

如系統接收 ID 或調度接收 ID 為 0 時，那就要把它所對應的臺號改為 0。同理 ID 為 1

時，那就要把它所對應的臺號改為 1。以次類推。如果系統接收 ID 為空或調度接收 ID 值為

空都表示默認調度臺,即對應調度主機工作方式為單機模式,即調度主機內部參數 16 值為255

串口波特率

用戶需根據對應主機串口波特率在下拉菜單中選擇，觸摸屏調度臺的波特率可設為9600bps。

按鍵初始化

系統是否要初始化，單擊下拉條初始化選擇是，系統的數據恢復出廠設置；不需要?jiǎng)t選擇否。

按鍵貼圖風格

觸摸屏上有兩種按鍵貼圖風格，用戶可根據自己的喜好選擇。單擊下拉條選擇方案一、或者方案二。

按鍵音選擇

系統提供了九種按鍵音，可隨時切換使用。在下拉條中選擇其中一組。

調度總機組

同組并多個調度臺時，如設置了多部調度總機，每?jī)刹繛橐唤M， 多 8 部，可分 4組，在下拉條中選擇對應的總機組。

左功能鍵、右功能鍵

兩邊各 8 個功能鍵，可在相應的功能鍵上設置快捷鍵為用戶/中繼鍵、翻頁鍵和會議鍵。

顯示設置鍵

如下圖為顯示設置按鍵顯示的用于調整液晶觸摸屏的圖像參數：



菜單：主選單/確定。

上：向上按鈕。

下：向下按鈕。

放棄：自動校正/返回。

退出：退出窗口。

2）基本調整操作說明：

使用屏幕菜單系統可以方便地調節屏幕圖像的多種特性，可通過以上按鍵進入。

按下菜單鍵，進入顯示器主顯單。可調整主項共分五大類：色彩調整、影像調整、自

動調整、選單調整、其他、離開。按上、下選擇與菜單鍵進入選單。

?色彩調整：

色彩調整選單項目。按上、下鍵與菜單鍵進入各別單項選單。可供項目如下：對比度：調整色彩對比度。

亮度：調整背光高度。

色溫：加強或減弱色彩強度。色彩標準：調整 RGB 三色位準。離開：回到主選單。

?影像調整：

影像調整選單項目。按上、下鍵與菜單鍵進入各別單項選單。可供項目如下：水平位置：觸摸屏水平位置調整。

垂直位置：觸摸屏垂直位置調整。相位：輸入訊號的相位調整。

時脈：輸入訊號的時脈調整。銳利度：調整影像清晰銳利度。離開：回到主選單。

?自動調整：

可針對個別項目調整或一次性調整。包括自動影像調整和自動色彩調整。離開：回到主選單。

? 選單調整：OSD 菜單選項調整語言選擇：多種語言可供選擇。

選單水平位置：OSD 水平位置調整。

選單垂直位置：OSD 垂直位置調整。

選單時間：OSD 時間調整。離開：回到主選單。

其他：

重置：當觸摸屏無法正常調整時，請重置觸摸屏。

離開：回到主選單。

?離開選單：

進入選單調整選單，選擇離開選單后，按菜單鍵關閉選單窗口。



3）觸摸屏調度臺的功能鍵包括以下選項：

會議組設置

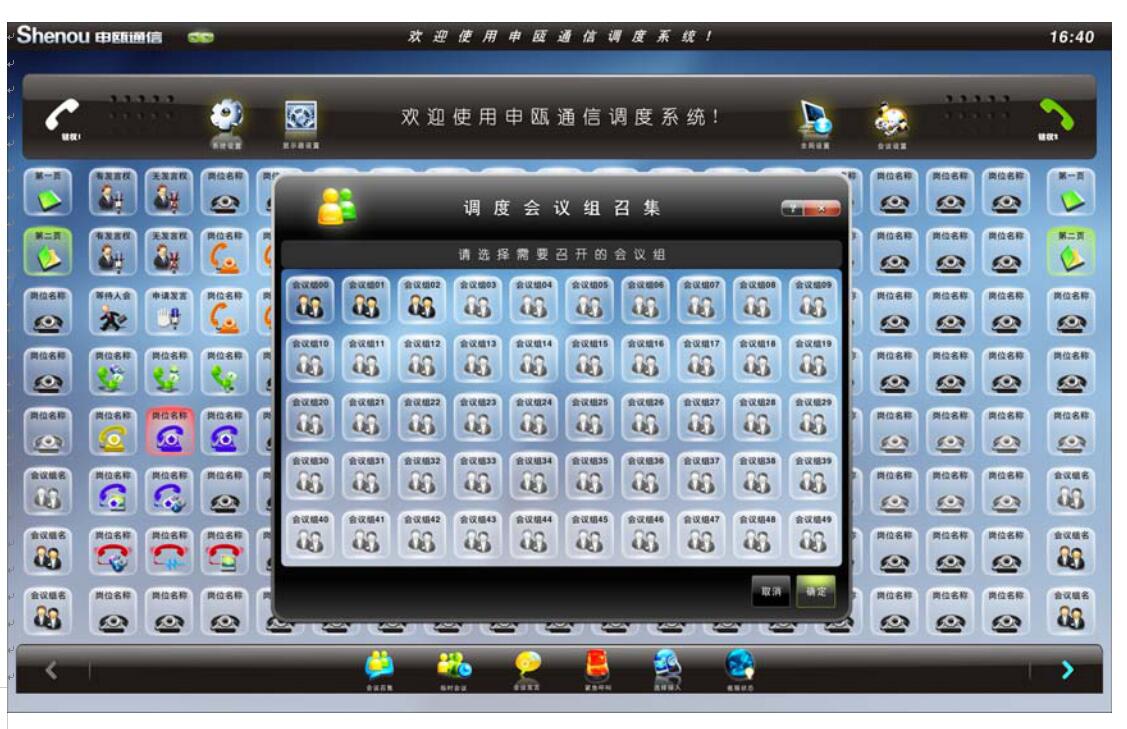

系統可在觸摸屏上設置會議組，按全局設置按鈕，會議設置燈亮，按“會議設置”鍵，進入調度會議組設置對話框后，選擇相對的的會議組，按確定鍵后選擇要設置的會議組，顯示如下圖

點擊圖標選擇會議組成員，單擊點亮如圖所示：

再次按按鍵如圖所示：（該用戶在會議中具有發言權）。

? 特殊鍵區

觸摸屏兩邊各 8 個特殊鍵，可在相應的功能鍵上設置快捷鍵為用戶/中繼鍵、翻頁鍵和會議鍵。

? 用戶鍵區

用戶指示狀態通過不同的狀態圖片進行區分顯示。

? 功能鍵區

召集會議

調度臺上可召開一組已定好的電話會議。調度總機提機按召集會議鍵即可召開已預存的第一組電話會議。

臨時會議

調度總機以直接點名方式召集電話會議的分機，也可在調度臺上直接選擇其中一個會議組。調度總機提機后，按臨時會議按鍵，在按下左右側的會議組鍵，即可召集電話會議。


會議發言

在會議狀態，用此按鍵來控制用戶的“會員”或“主席”狀態。燈亮?xí)r表示對用戶進行“主席”與“會員”的切換，燈滅時可將用戶踢除出會議。

緊急呼叫

調度分機摘機撥系統預先設置的緊急號碼，即可呼叫緊急調度總機，并在觸摸屏顯示緊急呼叫狀態，緊急呼叫燈點亮并發出報警聲提示調度員有緊急呼叫。

選擇接入

在使用該功能時，所有的呼入分機暫時被呼叫等待中，調度總機繼續調度其它的分機，也可以調度正在呼叫等待的分機。

例子：當出現緊急事故時，可能很多的分機都會提機呼叫調度臺,調度臺使用該功能可阻止該混亂情況發生，具體操作為：先按鍵使選擇接入鍵燈亮，這時調度總機停止振鈴，但顯示屏上繼續保持顯示，指示燈也顯示有呼叫，此時調度總機以優先呼出的方式進行與指定的分機通話，保證調度優先方式呼叫原則方式呼叫，等待事故處理完后，再將該功能鍵恢復正常即可。

注意：平時一定要在燈滅狀態，否則，分機呼叫總機時不振鈴，引起假故障。

夜服：

調度員可將調度分機設成夜服分機，并按調度臺上的“夜服”鍵即可進入夜服功能，組內調度分機呼叫調度總機時都將會轉到夜服分機上。 當系統處于夜服狀態時，所有從環路中繼呼入的來話均由夜服分機接聽，夜服分機對來話進行轉接。夜服分機部數多可設 4部。

話務臺操作：綜合參數/系統參數/夜服分機 1-4，雙擊相應分機，輸入夜服分機的分機號碼。

? 聯機狀態指示燈區

在系統不聯機時，指示燈區顯示紅色

在系統聯機時，指示燈去顯示綠色

4）調度功能：

?電腦話務員功能

外線呼調度內部分機用戶，可聽到中繼語音提示，如“這里是 XXX，請撥分機號，查號

撥 0”，此時外線可直接撥內部分機（無須另配電腦話務員）。

?調度呼叫分機

調度摘機，直接按“用戶”鍵（或直接撥分機號），即可呼叫分機。

?調度停呼分機

若調度呼叫分機成功，在分機未摘機前，調度員再按一下該“用戶”鍵（或直接掛機），

即可停止呼叫。

?調度組呼分機/多方通話

臨時會議鍵燈亮?xí)r，調度可能連續點名直呼多個分機，掛機后停止呼叫。

?占用中繼

調度摘機，直接撥局向號（或直接按調度臺“中繼”鍵），即可占用該中繼。上中繼線

后，可以繼續撥外線的電話號碼而實現呼出

?調度提機應答分機/中繼調度可直接摘機應答分機或中繼的呼叫。

?調度轉接到分機/中繼

調度臺可進行“分機轉分機”、“中繼轉分機”、“分機轉中繼”操作。

1、分機（中繼）轉分機：調度臺按被轉分機“用戶”鍵；或調度話機先拍叉簧，再撥分機號。

2、分機轉中繼：調度臺收到分機呼叫，要求轉中繼，調度臺拍叉或按“中繼”鍵，再

撥外線號碼，此時調度和中繼建立了三方通話，調度掛機，則中繼（外線）和分機保持通話

中。
5、會議電話

?功能簡介

1、調度可以召集部分或全體用戶參加電話會議(成員數根據主機容量限制)，會議成員

可任意選擇

2、中途可增減會議成員

3、會議成員可要求退出會議14
4、會議成員可入會單聽，也可要求發言

?會議全過程說明

1)概念說明

我們把既能發言、又能收聽的雙向用戶定義為“主席”，只能夠單方向收聽而不能發言的用戶定義為“會員”。自由發言效果跟多方通話一樣，任一分機均可參加，主席、會員數量可由調度員設定，并可隨時轉換。

2)會議建立具有鍵權的調度話機提機，按會議鍵，可召開一組已定好的電話會議

3)會員請求發言當會議中途某個會員用戶需要發言時，用戶可拍一下叉簧，此時調度臺上顯該分機有發言的請求，調度員只需把對應用戶的用戶鍵按一下（此時，發言鍵指示燈亮，否則該戶將退出會議），該用戶將由會員狀態轉為主席狀態。

4)變主席為會員

若想把用戶的主席狀態轉回會員狀態，把發言燈點亮，只要再按該用戶鍵一次即可，調度在有用戶請求發言時，隨時可改變用戶的狀態，具體操作與上面一致。

5)會議結束

當會議需要結束時，只需要主持會議的調度話機掛機即可

6)拆去某一主席在發言燈滅時，按一次用戶鍵。

7)拆去某一會員在發言燈滅時，按一次該用戶鍵。

8)加入某一會員在發言燈滅時，需先按發言鍵點亮后，再按該用戶鍵即可；在發言燈亮?xí)r，按該用戶鍵即可。如某一用戶想要中途退出，則需要在發言燈滅的情況下，按下用戶鍵，這時拆除分機聽到嘟的長音掛機即可。


重慶申歐調度機專用操作快速方法


      （只供重慶申歐專用其它別參考）
