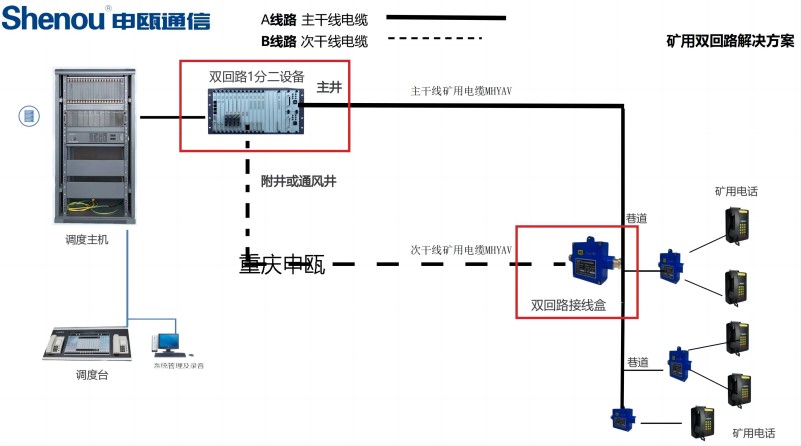

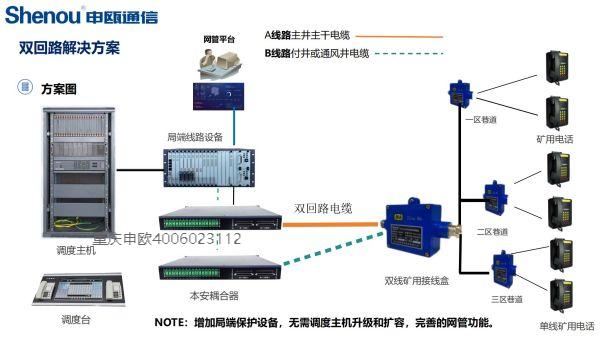

該VDM600-UC煤礦及非煤礦山雙回路調度電話線路雙回路設備,具有1路電話擴展為2路1+1備份雙回路線路,分別從不同的入口放2條礦用通信電纜下井。該機具有可檢測雙回路線路開路、短路、話機是否在線等線路狀態并顯示告警。單機容量支持32到160路1+1保護??啥询B統一管理??舍樕戤T調度機、以及其它任意廠家KTJ系列程控調度交換機實現一分兩路不同井通過大對數礦用通信電纜入井。

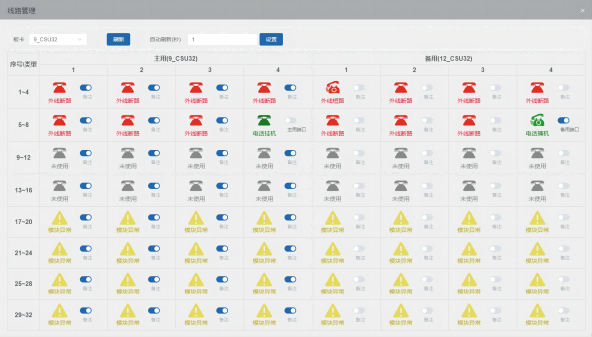

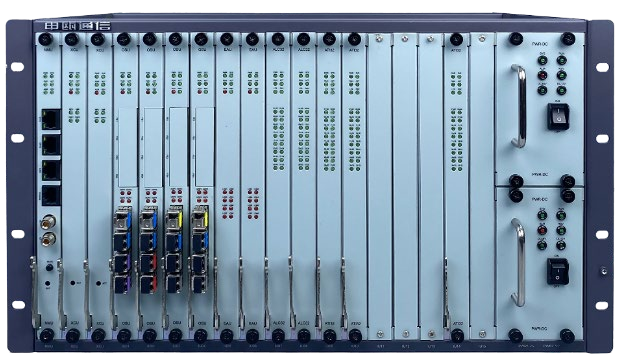

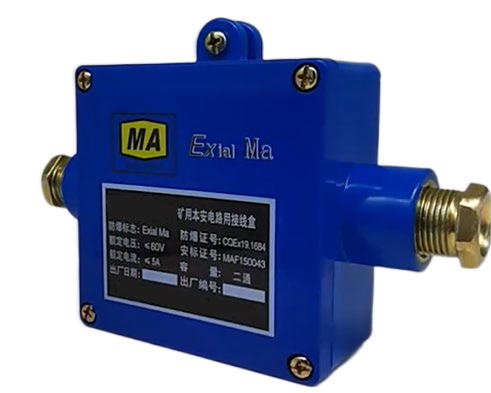

1、VDM600局端線保護設備特點 線路擴展:將1路程控調度分機可擴展為2路1+1備份線路,分別從不同的入口下井??蛇x配:采用0.8線徑礦用通信電纜傳11KM的專用分機板。 線路檢測:可檢測雙線路開路、短路、話機是否在線等線路狀態。 自動切換:判斷線路異常時可以與終端保護器通訊,切換線路,并顯示告警。 操作便捷:直接串接程控調度機與耦合器之間,無需升級、擴容調度主機,不改變原有的調度和呼叫流程。 容量大:單機可接入160路調度分機,實現線路1+1保護??啥询B統一管理 VDM600線路管理軟件 該管理軟件具有狀態顯示,未使用、正常、斷路、短路等各種狀態顯示,可任意切換端口自帶開關,支持與調度臺對接,調度臺可以實時顯示線路狀態。適配多種系統,客戶端和平臺軟件,適配國產操作系統等。 2、VDM010雙回路切換保護接線盒 采MA礦用本安電路用接線盒, 雙回路1+1接入,單線路輸出,實現單回路防爆話機的雙線接入,無源額外電源供電,滿足安全要求??蓪崿F(xiàn)2進1出,或2個30對進1個30出,或2個50對進1個50出。
該調度電話雙回路保護設備參照:2021年09月01日實施GB16423-2020《金屬非金屬礦山安全規程》(原GB16423-2006)。 GB16423—2020金屬非金屬礦山安全規程第6.7.7.6條款明確規定:井下有線通信系統應設兩路通信電纜,分別從不同的井筒進入井下;其中任何一路通信電纜都應滿足井下與地表通信需要。
