申甌串口擴展器B/C說明

發布日期：2024-11-30   瀏覽次數：546

   串口擴展器B/C型是連結JSY2000-06、SOC8000、KTJ126UC調度交換機主機到調度臺之間連結重要的串口數據交換機，目前串口擴展器分四種，老式調度主機采用的是灰白色6口串口擴展器，新式從2015年以后采用串口擴展器B型、串口擴展器C型、串口擴展器板SHUB等。目前老式灰白色6口串口擴展器以及串口擴展器B型已淘汰停產，可用新式代替。

一、串口擴展器電源說明

1、灰白色6口串口擴展器電源說明，左：黑色-，中間：空，右邊：紅色+。

串口擴展器灰白色6口圖


2、黑色串口擴展器B型或C型電源說明， 左：紅色+，中間：空，右邊：黑色-。

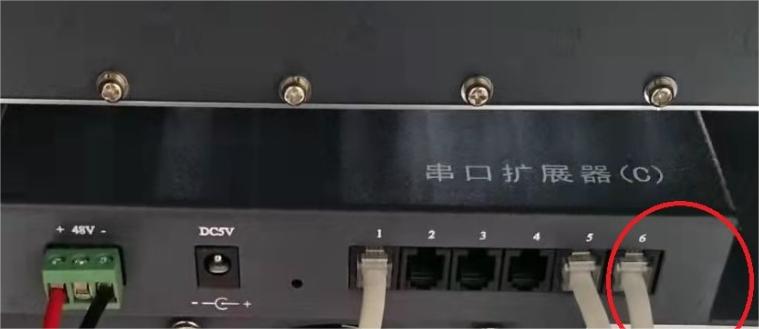

黑色串口擴展器B型或C型圖


3、SHUB串口擴展板電源說明，插入調度主機框、取主機電源不接。

二、調度主機與調度臺串口擴展器聯機說明

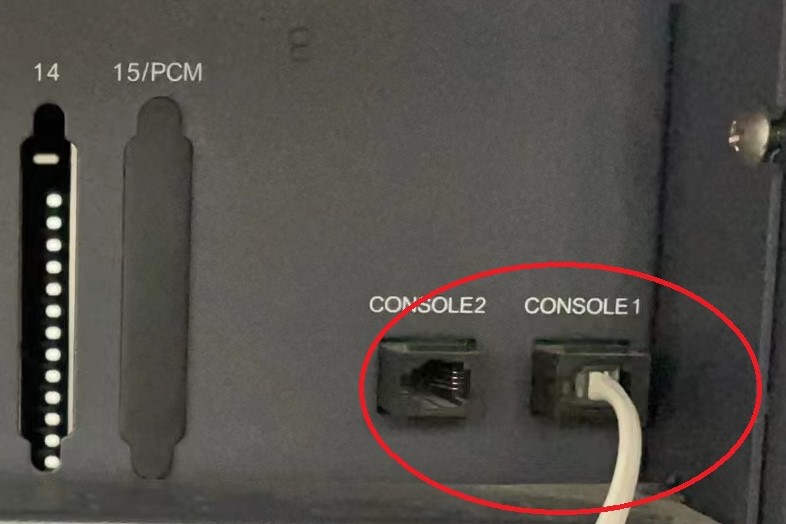

調度交換機背面串口圖


1、灰白色6口串口擴展器連機說明：1口、2口必須聯結調度主要背面CONSOLE2或CONSOLE1交叉。即是調度主要背面CONSOLE1聯連串口擴展器2口，調度主要背面CONSOLE2聯連串口擴展器1口。3口或5口聯PC電腦管理軟件用。4口或6口接調度臺用。

黑色及灰白串口擴展器圖


2、黑色串口擴展器B型連機說明： 1口、2口必須聯結調度主要背面CONSOLE2或CONSOLE1交叉。即是調度主要背面CONSOLE1聯連串口擴展器2口，調度主要背面CONSOLE2聯連串口擴展器1口。3口或5口聯PC電腦管理軟件用。4口或6口接調度臺用。

3、黑色串口擴展器（C)型連機說明： 1口必須聯結調度主要背面CONSOLE1。2口、3口、4口、5口、6口可以任意連結PC電腦管理軟件用、或接調度臺用不用區分。

4、SHUB串口擴展板連機說明： 板子背面9針COM口必須聯結調度主要背面CONSOLE1。板子正面3口、4口、5口、6口、NET網口可以任意連結PC電腦管理軟件用、或接調度臺用不用區分。

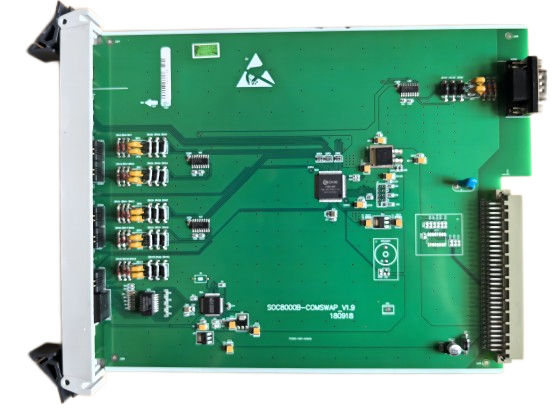

程控調度機SHUB串口擴展板
