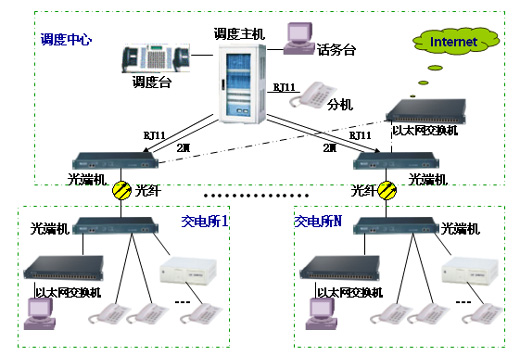

一、電力調度系統應用解決方案圖(電話光端機復用設備方式）
電力調度系統組網說明：
1、該組網方案可以實現部分電話實現等位撥號；統一管理!
2、全部變電所以太網互連，網絡帶寬10M;
3、另外每個變電所留有中心的2個G.703和2路異步數據可做今后擴展；
4、電力下屬每個變電所*多16部電話直接屬于中心的電話交換機的分機，可以實現“一鍵到位”。(也可以通過加小交換機增加電話數量但不能“一鍵到位”)
二、電力軟交換或IPPBX程控交換機通信系統解決方案
電力通信隨網絡的迅速發展，原單純語音方式程控交換機將遂步陶汰，新一代的利用在現有通信系統的基礎利用語音分組技術實現IP電話通信，建立軟交換系統已成為新一代的電力通信！重慶申歐推薦SOC8000-IPPBX軟交換程控交換機+IAD接入設備組成電力通信系統,實現內部呼叫、專網接入（E&M或載波）、PSTN市話出入局呼叫；即實現傳統普通電話功能又有IP電話功能?？纱蟠筇岣唠娏νㄐ艑＞W(wǎng)的組網靈活性、方便性；降低后期的設備投資成本；簡化設備維戶量及降低設備維護成本；真正實現多媒體業務的應用。從而由原來的單一電路語音程控交換機技術向電路與網絡電話相結合，實現語音、數據、視頻等多媒體業務的融合。同時具有綜合業務網管系統、計費系統，管理系統、傳真、會議等應用服務。
1、新一代電力專網SOC1000軟交換+中繼網關+SIP話機解決方案圖：
SOC1000軟交換系統配置
1、主機SOC1000軟交換系統雙機熱備份，容量：100-20000萬線許可。
2、調度臺：64鍵、128鍵、256鍵、22寸，32寸觸摸屏調度臺，系統具有通訊錄、錄音查詢、一鍵直呼內外線，選呼，組呼，監聽，強插強拆等基本功能。
3、SOT600GW中繼網關:支持1-8個E1,30B+D,PRI信令，七號信令，一號信令；SOC8000GW中繼網關:支持4-64個E1,30B+D,PRI信令，七號信令，一號信令，E&M中繼，載波中繼，磁石中繼等等接入電力專網廣哈或遠哈平臺、以及當?shù)仉娦殴W(wǎng)平臺。
4、SOT600-OG模擬中繼網關，單機支持8-64路FXO模擬中繼接入?？啥鄼C疊加。
5、SOT600-IAD/AG用戶網關，從8路起128路，160路，256路，304路，400路，512路，多臺512FXS疊加最大支持4096路FXS。
6、終端電話：普通模擬電話機、2B+D數字話機、SIP電話機或IP可視視頻電話、IP調度電話、手機APP終端。

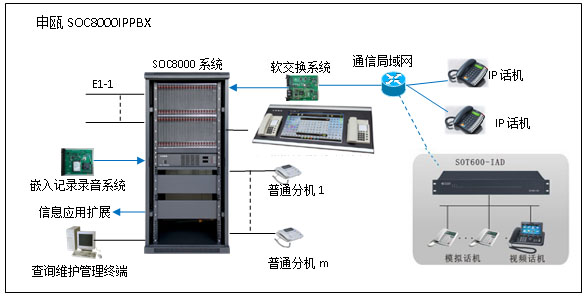

2、電力專網TDM+IPPBX調度程控交換機通信系統解決方案圖：

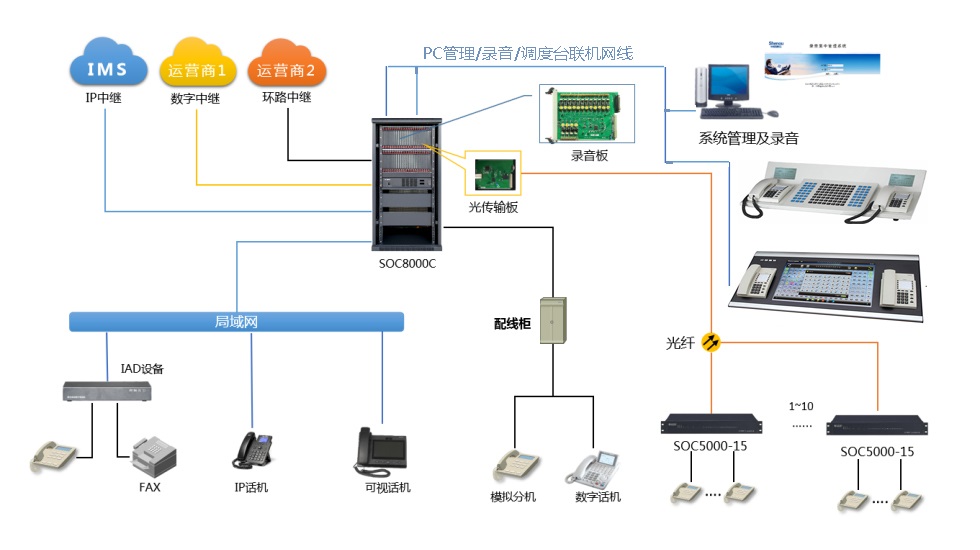

3、電力專網光纖程控TDM+IP+光纖SFP通信系統解決方案圖：
SOC8000-IPPBX調度程控交換機
容量：80-2048線
公網中繼：PCM數字中繼，E1,30B+D,PRI信令，七號信令，一號信令，IMS（IAD/IPPBX)，
專網中繼：E&M中繼，載波中繼，磁石中繼
調度臺：64鍵、128鍵、256鍵、22寸觸摸屏調度臺
終端網關接入：SOT600-IAD設備，IPPBX（2-1536路）
終端電話：普通模擬電話機、2B+D數字話機、SIP電話機\IP可視電話、IP調度電話
光纖傳輸：光纖用戶板（64線/256線），遠端模塊8-64線/16-256、512線）
三、電力通信系統案例信息：
上述業務在中國電力水力第六工程局、丹東水電六局、惠州市惠東縣電力工業局、桃江縣電力局、重慶市石柱縣電力公司、合肥電力學校、四川省資中縣地方電力公司、云南鎮康家能電力有限公司、江蘇電力試驗研究所、貴州地區多個電站、重慶市電力職工培圳中心、重慶重慶珞璜電廠、重慶電站（涪陵石板電廠、彭水馬巖洞水電站）、甘肅上營水電站、太原電力高等專科學校等單位得到廣泛的應用。以及近期廣西桂冠電力調度項目。
