武警部隊隨著從解放軍分離后，職能分屬發生變化，眾多辦公系統需求重新建設與完善，隨著信息化建設的推進，當前固話平臺已無法滿足擴容需求，為了充分利用內部網絡資源、節約通訊成本、提高溝通效率，擬在現有IP數據網絡基礎上另搭建一套VoIP系統，與現有程控交換系統（PBX）對接，實現與原語音系統互聯互通對接，通過IP傳輸技術和IP電話打造新一代通信系統。

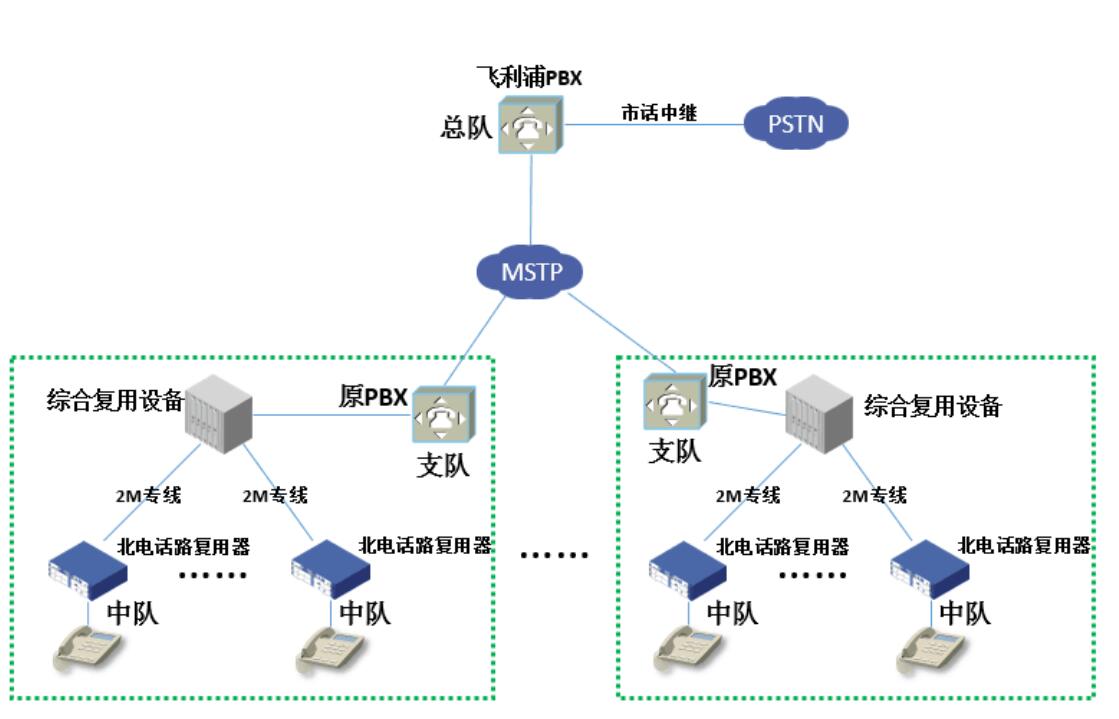

2、武警語音現狀圖
目前武警的總隊、支隊固定電話網采用的是模擬語音交換、數字中繼程控系統，中隊為綜合交換設備模擬語音板，無中繼設備。整體固定電話技術落后，號碼資源緊張，中隊號碼無來電顯示，電話線路抗干擾能力差，無安全防護保障，盜聽、盜接風險高危，無法滿足任務需要。
3、武警IP語音系統建設需求
此次固定電話網改造項目建設選用申甌SOC1000IP電話系統基于IP網絡架構，保證基本的語音業務功能的基礎上，具備良好的擴展性、靈活性、可靠性，并提供基于該系統的增值服務，例如：電話會議功能，通訊錄、錄音等功能作為通訊的有力補充，進一步提高員工的溝通效率。
舉如：XXX總隊建設需求：
總隊需求建設內部語音通信系統，建設需求軟交換設備作為語音交換系統核心，配套匯聚中繼網關提供XX省級總隊與全國總隊的對接、配套中繼網關與原有程控交換機（飛利浦）對接、話務臺、通通信服務器、網管系統?？偣残杞ㄔO(shè)1套使用。
總隊共有14個支隊級單位，235個接入三級網大（中）隊。各支隊級單位固定號碼段號碼容量1000部到2000部不等；機關常用固定電話號碼數量與中隊號碼需求數理暫時不明；同時，充分考慮今后接入軍網電話、衛星通信、4G公網對講等通信網絡，需預留部分中繼接口。
綜上需求，確定總隊部署2臺8個E1接口中繼設備，1套網絡管理配置系統；省級與下屬地級或區縣級武警支隊各部署1臺可承載2000路電話軟交換設備其他支隊配置1000路電話軟交換，1臺4個E1接口中繼設備（配置1塊數字中繼板，承載30個中繼通道），若干臺128路接入網關（高承載128路中隊電話接入），1部人工話務臺，1套網絡管理配置系統；中隊部署1臺大支持32路接入網關。同時，各支隊需自建引接1條2M數字語音中繼電路，以對接運營商及原有程控交換機。
4、總隊語音專網網絡規劃設計
根據客戶需求結合以往的工作經驗，本方案以實現集團話務功能為基礎，結合IP網絡發展為業務核心，以一體化、智能化、便捷化管理為設計理念，綜合IP電話、VPN組網網、軟交換系統、統一電話管理等多個應用模塊，實現新型企業融合通信應用。為結合網絡化擴展本系統采用軟交換為系統核心交換，與IAD網關設備和其他GW中繼網關配合通過專線組網。

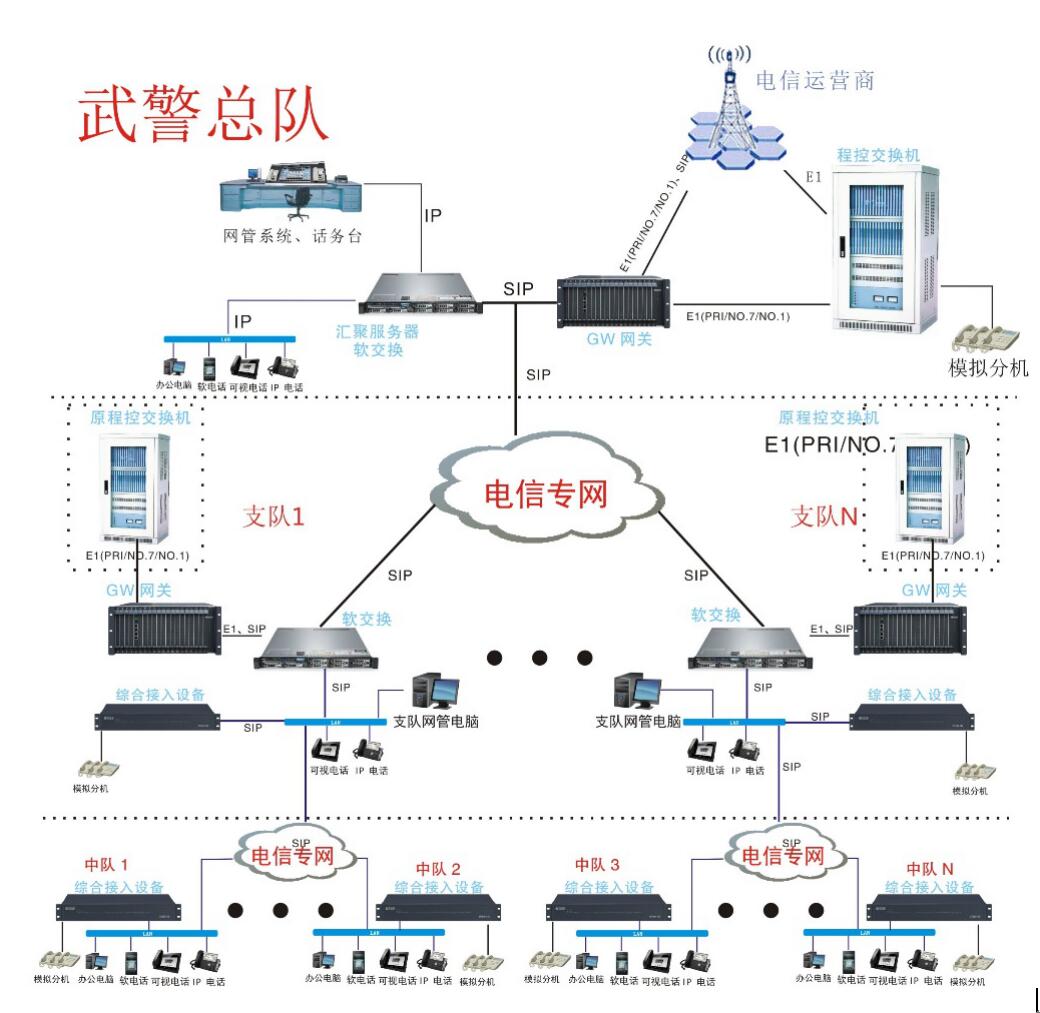

總體電話組網拓撲圖
總體電話組網說明
根據武警需求，XXX武警總隊共有14個支隊級單位，235個接入三級網大（中）隊?？傟犘枨蠊淘挃?shù)量2000路，需提供除市級與分支隊固話需求容量為2000路外，其余各支隊級單位固定號碼段號碼容量為1000部；同時，充分考慮今后接入軍網電話、衛星通信、4G公網對講等通信網絡，需預留部分中繼接口。綜上需求，確定總隊部署2臺8個E1接口中繼設備，1套網絡管理配置系統；總隊與分隊武警支隊各部署1臺可承載2000路電話軟交換設備其他支隊配置1000路電話軟交換，1臺4個E1接口中繼設備（配置1塊數字中繼板，承載30個中繼通道），若干臺128路接入網關（高承載128路中隊電話接入），1部人工話務臺，1套網絡管理配置系統；中隊部署1臺大支持32路接入網關。同時，各支隊需自建引接1條2M數字語音中繼電路，以對接運營商及原有程控交換機。
總隊與14個支隊之間可通過MSTP光網絡專線搭建鏈路，MSTP網絡可提供E1數字中繼線路，總隊通過省級中繼網關設備與支隊中繼網關設備E1接口對接，實現2M互通，支隊軟交換設備通過內部網絡與中繼網關設備SIP點對點對接，中隊IAD設備通過內部網絡SIP注冊到支隊軟交換。
中隊到總隊呼叫流程：
中隊IAD>支隊軟交換>支隊中繼網關>MSTP光纖專線>總隊中繼網關>總隊軟交換>總隊話務臺或IAD分機。
若總隊與各支隊之間具備IP網絡互通，總隊軟交換可通過SIP點對點方式與各支隊軟交換設備SIP點對點對接，可減少各部至今的通信節點，軟交換同時預留有SIP點對點接口，供后續組網調整使用。

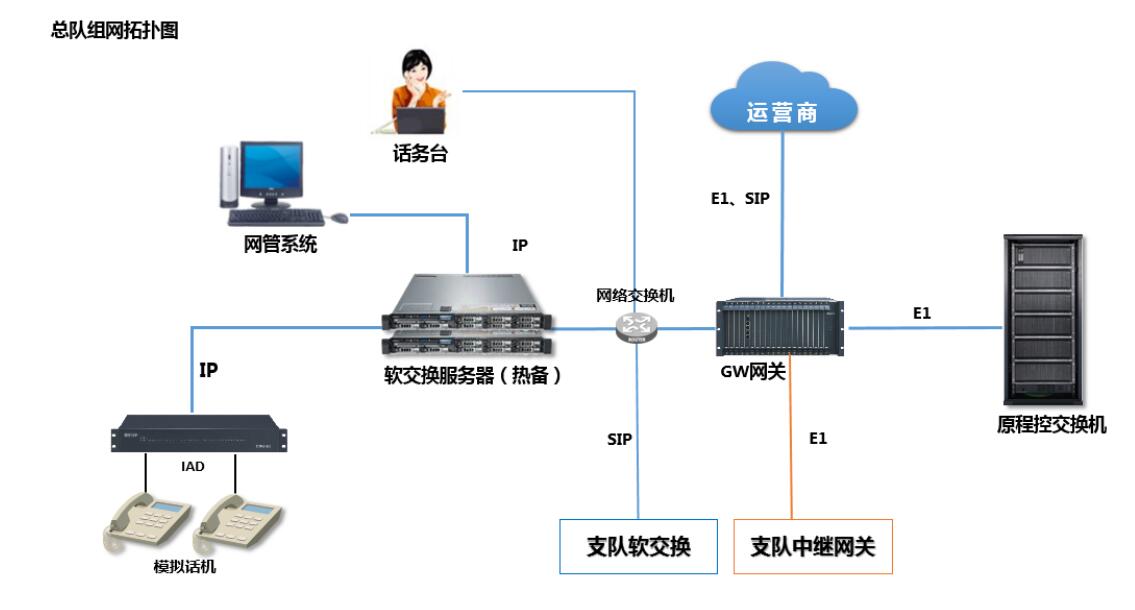

總隊語音設備
6、總隊IP語音電話系統單組網
SOC1000軟交換配置及功能如下：
接入能力 大支持20000用戶接入能力，2000路以上并發能力
接口 以太網口GE接口大4個，本次配置2個GE接口
通訊協議 支持SIP、http、DHCP、SDP、RTP/RTCP、MGCP、H.248等
語音編碼 支持G.711A/G.711U/G.723.1/G.729等
雙機熱備 采用SBC雙域名注冊機制，下掛IAD可無縫切換軟交換服務器
主要功能 總機、呼叫輪轉、同振、順振、縮位撥號；前轉類業務、鬧鈴、號碼攔截、指定代答、VIP用戶、呼叫轉移/保持/等待、三方通話；人工話務臺、多方會議、傳真；免打擾、出入呼叫限制、密碼限制，雙電源冗余、錄音通訊錄等。
1.武警支隊作為地市級武裝力量，應具備一定的系統獨立性，支隊語音系統應能實現自主控制管理，配置1000路與2000路用戶授權兩種規格，軟交換上聯接中繼網關設備，中繼網關設備通過武警專線（MSTP）與武警總隊中繼網關設備互聯互通，實現支隊與總隊電話內部通信。同時中繼網關設備還需與支隊原有程控交換機E1互通，實現語音平滑過度，軟交換下聯開放分機賬號為IP話機、視頻話機、本地綜合接入設備(IAD)等設備及下級中隊IAD設備提供注冊許可，實現支隊與中隊內部語音互通；
2.在支隊部署的軟交換設備，劃分統一分配的分機號碼，實現各分點集中管理，包括錄音、計費、系統用戶權限、通話記錄等實現統一管理查詢；
3.支隊網管系統可通過專用網絡與總隊網管系統對接實現本級網內各設備的管控；
4.同時支隊在本地部署一套話務臺坐席，可提供總機功能，接待處理外部呼入電話，如公安系統的緊急支援需求，其他支隊的出警需求等。同時可提供人工話務臺服務，支持接聽、呼叫、保存、恢復、強插、強拆、監聽、詢問前轉、盲轉、支持軟件撥號盤、來電提示、來電可配置振鈴和支持麥克風/揚聲器音量調節、靜音等基本功能；
5.話務臺支持多路來電接聽，當話務臺正在通話時，其他來電會在隊列中顯示，雙擊可快速切換接聽并保持住第一個通話，或，再右擊可選擇恢復與第一通通話或進入三方通話。話務臺支持多路來電排隊功能，當話務臺正在通話時，第二、第三通電話呼入時將會在列隊中顯示，雙擊隊列中的號碼可優先接聽，可自定義隊列排序。
6.話務臺還可在分機面板或通訊錄里進行快速、轉接、強插、強拆、監聽、錄音等操作，也具備作息時間自動切換語音導航服務設置功能?？赏ㄟ^話務員發起多方會議。
