SOC8000B+KTA16煤礦調度通信（設計機型）
煤礦礦山調度通信 瀏覽次數：23635
產品描述
-
產品描述(點擊查看詳情)
調度主機通信方式：RS232、USB、網絡接口RJ45三種。
電腦配置要求：
1、軟件本系統在Microsoft簡體中文版windows xp/win7/win10//win11//win12運行。
2、硬件在586DX以上，具有RS232串口、USB和網口RJ45，需配小音箱，其它具體不作要求。
-
功能特點(點擊查看詳情)
● 調度CPU板采用貼片技術，并內置超大規模集成電路，具有高速處理數據的能力
● 主控?zé)醾浞莨δ埽号渲脙蓧K主控板，在第一塊主控板出現故障時可自動切換到第二塊主控板上運行；（選配）
● 具有雙電源備份功能，當主電源出現故障時，會自動切換至備用電源運行，保障交換機的正常工作（選配）
● 調度停電后調度主機、調度臺、與調度錄音系統自動切換，及時保證調度主機與調度錄音正常工作（可使用10多個小時以上）
● 中繼接口豐富：可與GSM/CDAM無線手機卡、E/M、載波、E1/PCM（NO.1或NO.7信令,PRI信令,V5信令,VOIP,IMS）等制式交換網絡聯接；
● 分機故障自動診斷：通過調度鍵盤的三色指示燈，可辨別分機狀態是否正常；
● 會議調度功能強大：采用DSP技術，音質清晰，設置靈活；
● 可接多級或多個調度臺：最多支持32個調度臺。
● 系統采用模塊化結構設計，可實現靈活擴容，最大可擴1萬門.
● 調度所有卡板采用帶電插拔設計；
● 二次電源技術，停電自動切換由電瓶供電（保證調度主機、調度臺、調度錄音正常工作）
● 多PC接口：可聯接多臺電腦終端進行相應的管理
● 電源、電腦話務員、語音信箱、電話錄音、通信歷史記錄系統內置
● 外接端口具備過流、過壓保護功能
● 來電顯示：可顯示內、外線來電號碼
● 中繼的話務量均衡分配
● 自動路由選擇：只需撥一般號碼，交換機自動識別該號碼是否具備IP服務，并率先走經濟、實惠的IP線路，IP字頭可靈活設置
● 一機多號功能，同號呼叫。
● 出局送不同的主叫號碼
● 提供多段優質語音引導：外線用戶聽語音呼入時，系統可分別對接通、用戶忙、無人接聽和撥錯號四種情況提供四段不同的語音引導，用戶根據語音引導進行撥號。
◆ 在線升級
在線升級是的最新功能特點，它將在線升級軟件內嵌到話務臺內，使用特別方便。當軟件版本發生更新時，用戶無需將芯片寄回廠家進行升級，只需上網下載最新版本的程序文件并使用話務臺上的在線升級功能即可輕松完成升級。
◆ 可配置2B+D數字式專用話機(選配)
系統重要部門或崗位可選配SOC81系列數字式專用話機(與調度臺相似功能)，該話機功能先進、外觀時尚、功能強大、使用方便。具有內/外廣播、通話保留、日常/夜服呼入等待、秘書分機、保留、免打擾、轉接、靜音、編程等豐富的功能。
◆ 卡板可混插
用戶可根據自己的需要對所需容量進行量販化配置，分機數和中繼數自由組合。除環路中繼外還可選配無線中繼、VOIP中繼、SFP光纖分機板等其他類型的中繼板。
◆ 語音信箱服務
申甌自帶各種語音信箱服務，如撥124報時間，125報分機，127報最后一次來電，142同號呼叫，撥#號緊急呼叫等等。。
◆ 調度錄音系統（內置500-1000G硬盤、WEB管理）
調度錄音目前分分兩種：1、內置式數字錄音8-16路并發，2、外置式數字錄音(SOC1900錄音設備或電話錄音卡組成！內置式在線調度錄音板,此方式的優點是可以對所有分機錄音，存儲內容與錄音板硬盤有關！可以實現所有調度分機撥打調度臺上電話錄音， 分機與分機之間錄音，外線呼入錄音等，無需要電腦,采用WEB管理方式。另一種老式的方式采用電腦加電話錄音卡(需要電腦或工控機,必須長期開機).
◆ 語音留言信箱功能(選配)
◆ 語音導航系統
本語音導航系統實現自定義多級菜單式語音導航提示。用戶可按自己要求靈活設計語音提示內容，包括語音內容，按鍵處理，播放完畢處理，無應答處理，遇忙處理，轉分機，轉總機等功能；幫助企業提高服務效率，提升企業形象，實現更專業的服務。
◆ 分機彩鈴系統（可以播放煤礦安全宣傳片）
本彩鈴系統可提供電信級彩鈴解決方案；煤礦用戶可輕松上傳煤礦安全宣傳片，所有調度總機與分機之間撥打?qū)崿F(xiàn)安全宣傳播放。
◆ IP多媒體分機系統(選配需要換主板加IPS分機板)
可以光纖環網IP組網，接IP防爆電話機或IP擴音話機，是集語音、數據和圖象于一體的多媒體業務終端?？梢赃x配防爆1080P高清視頻電話機。
◆ 可實現電話擴音廣播功能（選配）
擴音振鈴功能可以調節1-5聲自動摘機啟動擴音功能,擴音功率5-15W,具有防水防塵防爆功能。并可以接振鈴時警燈閃爍
◆ 煤礦直通電話功能
可以實現一個調度分機提機到調度臺或提機到指定崗位分機（提機可設時間），也可以實現一個調度分機提機對多個調度分機通話。
◆ 排隊選擇接入功能
多個來話，調度人員忙不過來，可以選擇優先接聽哪個分機、再接哪個分機。
◆ 任意分機發起緊急呼叫（全部振鈴并語音提示）
煤礦或礦山遇到緊急情況，任意分機可以發起全部緊急，所有分機提機聽語音播報。
◆ 可與瓦斯監測系統實現聯動報警、或無線通訊系統（WIFI本安手機）對接（如煤科院、梅安森、三恒、北路、大唐高鴻無線通信）
◆ 內外線多方電話會議（全呼、選呼、組呼）
系統支持多組電話會議功能，內外線可自由組合，充分發揮其作為辦公通信最佳選擇設備的優越性。
◆ 系統采用超大容量歷史記錄，具有Flash話單儲存系統
◆ 通信傳輸距離大于等于10公里。
◆ 支持雙回路線路傳輸切換，1+1保護可檢測雙線路開路、短路、話機是否在線等線路狀態并顯示告警。（選配）
◆ 各安全瓦斯安全監測系統平臺對接（重慶/沈陽煤科院、常州天地、重慶梅安森、江蘇三恒、南京北路、大連仙島）實現電話聯動
◆ 采用主機及耦合器具有三級防雷擊保護，并通過 K20抗雷擊測試；外接端口（用戶電路、中繼電路）具備過壓過流保護，即便誤接 220Ｖ交流電源也不會損壞
-
技術指標(點擊查看詳情)
調度通信系統功能介紹
煤礦通信聯絡系統各類技術參數
5.1 調度主機技術參數
5.1.1、數字調度機交換制式
數字時分A律2.048MB/sPCM
5.1.2、數字調度交換網絡
內外線1024×1024無阻塞單T網絡和1024TS×1024TS擴散網絡
5.1.3、傳輸特性
分機------分機 ≤1.5db
分機------中繼 ≤1.0db
5.1.4、衰耗頻率失真
300------ -400Hz -0．6----- +2.0db
400----- -2400Hz -0．6----- +1.5db
2400------3400Hz -0．6----- +3.0db
5.1.5、輸入電平增益變化
輸入信號電平范圍 電平輸出非線性變化范圍
-40db------ -3.0dbm ≤0．5db
5.1.6、串間衰減＞67db
衡重雜音＜-67db
話務量：用戶0.2Erl 中繼0．7Erl
呼損率：本局＜1％ 出局＜0．5％
對地不平衡度： 300-------600Hz＞40db
600------3400Hz＞46db
電源雜間：＜2．4mV
用戶饋電電流：＞18mA 環路電阻：＜1-2K歐姆
絕緣電阻：R＞20K歐姆 線間電容＜0.5uf
5.1.7、功耗 50W------500W(視分機數量而定)
5.1.8、使用環境
溫度：0---36攝氏度 相對溫度：35％----75％
5.1.9、PC連結距離(電腦與主機的距離)
支持串口RS232、USB、網絡接口RJ45.。
串口出廠配置10M 普通距離>30M 配置422接口可達1000M
5.1.10、電腦配置要求
軟件本系統在Microsoft簡體中文版windows xp/win7/win10運行。
硬件在586DX以上，具有RS232串口和網口，需配小音箱，其它具體不作要求。
5.1.11、供電電源
交流AC：192-265V +/- 10％ 50Hz+/- 2Hz
外接直流：DC48V 38---100AH蓄電池
5.1.12、通信傳輸距離
視礦用電纜有關，可傳輸5-12KM左右。
5.2 調度臺技術參數
調度臺按鍵采用進口丹麥鍵,擊鍵次數達1000萬次可靠性
調度臺主板主要采用貼片流水線工藝質量保障。
調度臺在發生未知的軟硬件故障時自動重啟
調度臺顯示屏采用TOSHIBA蕊片組，240*128顯示點陣。
調度臺顯示屏以人體的視力健康為主導,顏色用最符合用眼睛視力影響最小的黃底黑字。
調度臺對接插件的器件要求:用德國品牌廠家定制,以保證產品質量為主
調度臺電源:接電源48V,也可以接外置電源SOC-P160
調度臺尺寸:
64鍵調度臺：長：788mm 寬:339mm 前高:32mm 后高:162mm
128鍵調度臺：長：971mm 寬:339mm 前高:32mm 后高:162mm
256鍵調度臺：長：1293mm 寬:339mm 前高:32mm 后高:162mm
22寸觸摸屏調度臺：長：907mm，寬:435mm， 前高:25mm 后高:100mm
5.3 調度錄音技術參數
5.3.1.環境指標
環境溫度：0℃～55℃
相對濕度：10%～95%
環境噪聲：≤60dB
大氣壓力：86-106Kpa
5.3.2.電氣指標
電源輸入電壓：交流 220V/50Hz 直流供電：48V
整機功耗≤10W
160G硬盤可錄音5000小時以上
錄音文件格式是wav，G.711Alaw
5.3.3.物理指標
SVR內置在線錄音板：占程控交換機2個用戶板位，所有分機和中繼均可開啟在線錄音功能。
5.3.4 SOC1800錄音盒尺寸：440mm×243.5mm×44mm 標準19英寸1U機箱
5.4 井下本安電話?cǎi)詈掀鲄?shù)(安全柵)
最高直流開路電壓：≤52V
最大直流短路電流：≤35 mA
最高鈴流開路電壓：≤90V（25±3Hz）
最大鈴流工作電流：≤35 mA
傳輸衰耗：≤2dB
外型尺寸：400×360×130mm（整體式）
整機重量：7.5Kg（整體式）
5.5 VDF卡接式保安音頻配線架（配線箱或柜線柜）
采用標準用19英寸配線機架3U，科龍配線模塊,卡接割線瞬間完成； 卡接線內徑0.4-0.8mm，外徑0.7-1.0mm ；接觸可靠：卡接簧片具有高強彈性，接觸電阻小于2mΩ，觸點反復卡接200次，接觸電仍小于3mΩ，每根線接好后，拉脫力大于25N（芯線Φ0.4mm）。
5.5.1過壓防雷保安排使用環境：
溫度：－10℃～＋45℃
相對溫度：≤85%（＋30℃）
大氣壓強：70kpa～106kpa
絕緣電阻≥1000MΩ
直流擊竄電壓：190～260
沖擊擊竄電壓：≤800（在1kv/as上升率時）
耐脈沖電流：100A（10/1000us 300times）
耐脈沖電流：10KA（8/20us 10times）
耐交流電流：10A
過保持電壓：135V
極間電容：＜3PF
橫向電壓持續時間：≤200ns
能承受40～60HZ正弦波，有效值為1000V的交流電壓、歷時1分鐘無擊穿和飛弧現象。
5.5.2 保安單元技術參數：(過流、過壓熔斷保護)
絕緣電阻≥1.0×103МΩ
直流擊穿電壓：190～260V
脈沖擊穿電壓：≤800V（在1000V/us上升率時）
耐交流電流：5A
耐脈沖電流：2.5KA
零功率電阻：≤22Ω
不動作電流：100mA,60s不動作（測試電壓60V DC時）
失效保護性能：當放電管的放電電流達到2.5A時，放電回路中a(b)線在15秒內接地并產生告警指
-
供電電源(點擊查看詳情)
供電電源：交直流兩用
交流AC：192-265V +/- 10％ ，50Hz+/- 2Hz
外接直流：DC48V， 38---100AH蓄電池（停電10小時以上） -
產品規格(點擊查看詳情)
調度系統容量：32門起，48門，64門，80門，128門，160門，208門，304門，512門，800門等到最大10000門調度分機
調度臺容量：64鍵，128鍵，256鍵，22寸寬屏觸摸屏調度臺,最多支持32個。
模擬環路中繼：8條起不限制(電信聯通移動鐵通外線接入）
PCM數字中繼：1-30條E1（30B+D0,可與無線通訊組網，DDN語音專網
IP調度分機：1-1024注冊許可。（支持光纖環網，接SIP防爆網絡分機)
VOIP中繼：并發數36-160路
2B+D數字分機(BRI)：不限制
具有ISO9001認證、14001認證、質檢報告、電信入網證、煤安及防爆認證 -
典型運用(點擊查看詳情)
初步統計10近年來在全國煤礦及非煤礦山企業設計估計500套左右，到2018年實際重慶申歐安裝開通近100多套。設計除去有些礦現關閉，還有些其它地區申甌安裝！煤礦行業主要集中在重慶，貴州，四川，云南，廣西，甘肅，內蒙古，新疆，陜西、山西，山東，江西宜春，黑龍江，福建，湖北等成功應用并通過當?shù)仳?yàn)收。非礦礦山行業（金屬及非金屬礦）主在福建（龍巖，寧德幾十套），湖北，陜西漢中，四川、廣東梅州、甘肅隴南、西藏、云南部分地區、貴州，廣西河池等成功試點并通過當?shù)仳?yàn)收認可！
重慶申甌調度通信系統在煤礦及礦山行業發展史
2004年重煤集團國企全面更換安裝（永榮、天府集團）
2007年貴州遵義地區煤礦試點（桐梓、遵義縣）
2008年重慶綦江松藻煤電安裝
2008年貴州六盤水、畢節地區煤礦試點
2009年四川地區（宜賓、瀘州、內江）煤礦試點
2009年貴州畢節（金沙、大方）煤礦試點
2011年山東地區煤礦試點
2011年山西晉城地區煤礦試點（沁和能源）
2011年黑龍江地區煤礦試點
2011年重慶渝北萬盛永川榮昌全面安裝
2012年廣西地區（百色、河池）煤礦試點
2012年重慶煤礦企業全面安裝（綦江、萬盛、永川、榮昌、北碚）
2012年四川達州地區煤礦試點（安裝10多套）
2012年四川廣元地區煤礦試點（安裝多套）。
2012年云南大理地區煤礦試點。
2012年貴州六盤水（盤縣、水城）煤礦全面安裝。
2012年貴州遵義（習水）煤礦全面安裝。
2012年內蒙古地區（鄂爾多斯、霍林郭勒、阿拉善盟、赤峰)煤礦試點
2012年甘肅（天水,白銀）地區煤礦安裝試點。
2012年云南省昭通地區（昭陽區、彝良縣、綏江、威信）煤礦安裝試點（安裝10多套）。
2011年云南省曲靖地區（麒麟?yún)^(qū)、宣威、富源）煤礦安裝試點（安裝10多套）。
2012年廣西河池地區（南丹）煤礦安裝試點。
2013年貴州義興、黔西地區煤礦安裝試點。
2012年云南大理地區煤礦安裝試點
2012年云南華坪地區煤礦試點及全面安裝
2013年江西九江豐城地區煤礦試點
2013年四川川煤廣旺集團試點
2013年新疆烏蘇地區煤礦試點
2015年新疆烏魯木齊地區煤礦試點
2016年新疆生產建設兵團煤礦試點
2016年新疆神華集團試點
2017年四川川煤攀枝花集團試點
2017年遵義地區（桐梓、遵義縣、習水）全面安裝
2018年云南西雙版納州景洪地區、普洱地區正洽談?dòng)嘘P(guān)試用試點！
2018年福建龍巖地區正洽談?dòng)嘘P(guān)試用試點?。ㄗ?012年非煤礦山成功安裝30多套）
2020年新疆煤礦行業監測系統聯動功能試點?。ㄅc重慶梅安森監測系統對接）
非煤（金屬及非金屬）礦山行業
2012年年福建（龍巖,寧德）金屬非金屬非煤礦山企業試點！
2012年重慶四川地區金屬非金屬非煤礦山企業試點！
2018年云南地區金屬非金屬非煤礦山企業試點！
2013年貴州金屬非金屬非煤礦山企業試點！
2012年湖北（荊門）金屬非金屬非煤礦山企業試點！
2012年陜西（漢中，寧強）金屬非金屬非煤礦山企業試點！
2012年廣西（河池）金屬非金屬非煤礦山企業試點！
2013年廣東梅州金屬非金屬非煤礦山企業試點！
2015年甘肅省隴南金屬非金屬非煤礦山企業試點！
2015年新疆金屬非金屬非煤礦山企業試點！
2016年西藏金屬非金屬非煤礦山企業試點！
2018年云南西雙版納金屬非金屬非煤礦山企業試點成功！
-
功能屬性(點擊查看詳情)
本調度通信系統完全具有行政數字程控交換機功能又具有調度通信功能。如下介紹
4.1、 調度臺功能介紹
調度臺是采用丹麥鍵盤,由雙屏顯示區、按鍵、狀態顯示發光管等組成、雙屏顯示區平時顯示時間，一旦有分機呼入或調度呼叫分機，即顯示該分機的中文名稱調度臺采用鍵權自動跟蹤功能，即為一個調度臺上的某部調度電話摘機后，鍵權燈自動顯示；
調度直呼分機（單鍵無阻塞）
全呼、選呼、組呼、強插、強拆、監聽,一鍵到位
鍵權自動跟蹤
時間及用戶來話號碼顯示、來話單位中文顯示
中繼來電顯示功能 用戶狀態雙燈多態顯示
調度臺控制的用戶及中繼可任意設置
中繼多向出局，且多種中繼呼入連續
調度可按鍵出中繼
顯示呼叫狀態，實時提供操作指示
可以同時呼叫多個用戶，多方通話
調度可有選擇接聽用戶
可以與其他交換機實現等位撥
縮位撥號，等等多種功能
4.2、調度分機功能
分機直呼調度（無阻塞），
分機直通電話功能
分機提機到調度臺熱線服務，
分機提機直通呼叫指定的幾個分機通話，
分機提機可以發出緊急呼叫，所有分機振鈴語音提示！
分機可接無撥號盤指令電話機
分機可接擴音電話機廣播
分機呼叫分機 分機轉接分機
分機呼叫轉移 分機鬧鐘設置
分機轉接中繼 分機免打擾
分機用戶代答 分機自動振鈴
特權分機可以強拆、強插任何一對正在通話的用戶。
呼出限制，設定用戶權限(32級) ，等等多種功能
4.3、 會議電話功能
彈性電話會議，可集呼所有用戶（也稱全呼）
可分組召開電話會議，每組用戶可設定（也叫組呼）
可設置現場密碼
會議電話可由調度員組織，可由維護終端設定
調度員可隨時增刪會議人數
語音清晰，無雜音、不失真、穩定
中繼可參加會議
會員可申請發言，申請方式為撥一鍵
用戶可隨時進入會議
4.4、22-32寸寬屏觸摸屏軟調度（按鍵式與觸摸式兩選一選配）
觸摸屏調度臺申甌公司新一代調度操作鍵盤，內嵌工業級液晶觸摸屏，由TD215-S45工業級電容式觸摸屏一體機，調度軟件系統，調度臺2部812話機，調度臺支架，調度臺電源適配器12V5A等組成。具備按鍵式丹麥鍵盤的所有功能，可實時顯示用戶分機狀態，按鍵可翻頁；系統采用linux系統(選配windows系統）核心主板采用Intel core J1900 i3/i5系列，具有2個網口，1個串口，6個USB口。調度臺與調度主機通過串口RS232或USB、或RJ網口聯機。支持通話歷史記錄及錄音記錄查詢。
4.6、調度錄音功能介紹
4.6.1 調度內置式SVR在線錄音板介紹(無需要工控機開機)
調度主機內置式調度錄音板,此方式的優點是可以對所有分機錄音，存儲內容與錄音板硬盤有關！可以實現所有調度分機撥打調度臺上電話錄音， 分機與分機之間錄音，外線呼入錄音等。
本在線錄音系統采用嵌入式系統方案，占程控交換機1個板位，所有分機和中繼均可開啟在線錄音功能。全數字錄音，音質采用G.711標準，是電信級通話音質；能對所有分機、環路中繼及數字中繼進行實時在線錄音；采用大容量硬盤作為存儲介質，每1G硬盤空間可錄音35.5小時，硬盤容量有500G等多種可選；最多錄音時長17000小時以上，系統帶有以太網網管功能，通過電腦IE瀏覽器即可登錄在線錄音系統的網頁配置界面，實現遠程控制，對錄音進行維護和管理，功能完善，操作簡潔。
4.6.2 外置式SOC1600/1900錄音系統介紹(無需要工控機或電腦開機)
有8、16、24路、32路、40路、48路、56路、64路等多種可供選擇，內置500-4TG大容量硬盤，可錄音175000-50000小時以上(可用1年以上），與調度主機共用后備電源停電也錄音。在需要查看錄音時，使用電腦遠程登錄管理查看；夜間或不需要查看時，不需要電腦。 當系統的硬盤將滿時，系統將自動清除最先錄音的資料，以保證系統可以常年不間斷運行。根據多種條件綜合查詢錄音記錄：如根據來電號碼、去電號碼、未接來電、錄音時間、錄音時長、錄音通道號等；能對錄音記錄查詢結果進行清單列表、打印、匯總、分組等；無需要電腦,采用WEB管理方式,功能與SVR錄音板相同,
4.7、IP調度功能介紹（選配）
可實現煤礦行業光纖環網、集團公司與分公司實現免費的內部網絡通話,選配IP-PBX設備具有電話數據圖象三合一功能；不但可以完全兼容傳統的電話網、又可支持各種軟終端實現純軟交換辦公，從根本上推動“傳統式硬件交換”到“現代化軟交換”的一個平滑過度!
1)、采用的先進技術，支持STP、RTP、TFTP、HTTP、SNMP、DHCP、STUN等協議；采用G.711、G.729A、G.723.1iLBC、GSM編解碼技術?？山覹IFI防爆手機、Sphone個人通信助手軟件通話。sip話機終端，支持IP視頻電話。
4.8、調度組網功能介紹
1）多種中繼接口，組網能力特強、用戶新增業務方便。
本交換機能提供2MPCM數字中繼接口、載波中繼接口、磁石中繼接口、E＆M中繼接口、環路中繼接口、VOIP網關接口等，可靈活組建多種信令（包括NO．1和NO．7號信令、PRI信令、VOIP的H323,IMS等）接口方式專用通信見解，組網能力特強。
2）可與IP網聯接
可作為電信、聯通的終端設備使用，智能選擇路由。
3）出局局向碼及間接局向碼
出局局向碼及間接局向碼均可1至4位任意設定，充分滿足多局向出局要求。
4）等位撥號功能
本數字交換機與其他專網系統組成聯網時，環路、E/M、PCM、載波中繼、VOIP網關均可實現等位撥號。
4.9、煤礦通信辦公行政管理功能
1）中繼分組功能（32組）
即將中繼線根據需要分成不同組別，并可設置占有相關組別的分機號碼，實現相對獨立的多用戶群使用同一臺設備。
2）專用中繼功能
為保證單位內部重要部門通話暢通，可將重要部門的分機設置成專用外線分機，即部門打出、呼及都獨占某條中繼線路。
3）環路等位撥號
出局無需撥“0”，主機自動識別內外線號碼。
4）熱線服務
出局也可設延時自動出局方式，延時時間0-7秒分機自選設置。
5）外線限撥
根據分機不同等級，可對該分機呼出權限作出相應的限制，共設8個等級。
6）字頭管理
通過字頭設置來限撥特定的本地網、特服號、市話、長話、傳呼與手機等。
7）音頻搶撥及遇忙轉總機
外線呼入時無需聽完提示音即可用音頻實現搶撥，若遇分機忙轉總機。
8）帳號漫游
即對于單位內部員工，由交換機管理部門給定帳號和該帳號的漫游范圍，則該員工就可利用該帳號和自選設定的密碼在漫游范圍內的分機撥打電話，而話費卻如實地記載到個人帳號上，既解決了人多電話機少的矛盾，也給單位員工帶來方便，還能對話費進行有效的控制。漫游范圍可以是全系統，也可以固定在某分機上。
9）征詢轉接
外線呼入時，總機可征詢分機是否接聽，分機不接聽可掛機；接聽，總機掛機。轉接過程中，外線一直聽音樂，適用于單位領導不受無關的電話騷擾。
10）調度分機連選
兩個以上分機使用同一個號碼，適用于信息中心和服務中心。
11）代撥外線
某一分機通外線后可轉接給其它分機接聽。屬秘書型的功能。
12）強插、強拆功能
為保證重要電話的接入，可對正在通話的雙方進行強插或強拆。
13）群呼功能
功能設定后，電話呼入，相應的（1-5）部分機循環振鈴；某一分機提機，其他分機不能接聽。
14）虛擬總機
將不同的外線設置成由不同的指定分機接聽，該分機承擔總機的轉接功能。
15）電話會議
針對一些用戶單位的重要部門為了工作的需要，采用電話的方法進行開會，提高工作效率，避免人員集中的麻煩。本調度交換機電話會議最多可達四組，每組雙工八方。
16）內線來話轉接
內部來話也可與外部電話一樣進行多次轉接。
17）語音信箱
本系統可為各分機提供當前日期、時間、本分機彈編和物理號碼、分機等級、報內線來電號碼、話費及背景音樂等服務。
18）遇忙回叫
內線分機撥分機時，若遇對方分機正忙時，撥3后掛機。當對方線路空閑時，雙方分機同時振鈴提示通話。
19）呼叫保護，避免被強插、強拆。
20）離位轉移
當該機用戶不在自己位置上，可將本機所有電話轉移到另一分機上，保證電話不丟失。
21）忙時代接
為保證重要電話不丟失，在自己分機忙時，自動由某部分機進行接聽。
22）代接來話
在其他分機無人接聽時，可撥入功能鍵后代接該來話。
23）自錄語音
用戶可根據自身要求自選錄制提示語音，來提高整體形象。
24）夜服務功能
提供夜間人員使用
25）VOIP網絡組網功能:要撥打IP長途電話，可與煤礦分支機構聯網通話。如：煤礦分部，辦事處，招待所IP組網。
4.10、計費管理功能及歷史通話記錄查詢
本調度交換機能實時監控每路電話摘機、通話、打進、打出等狀態，可與大屏對接顯示。
-

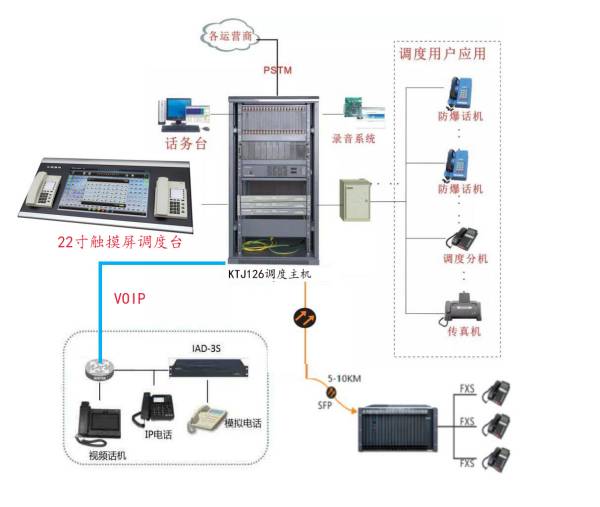

產品拓?fù)鋱D(點擊查看詳情)
-
實現價值(點擊查看詳情)
-
平臺構成(點擊查看詳情)SOC8000B+KTA數字程控調度通信聯絡系統組成

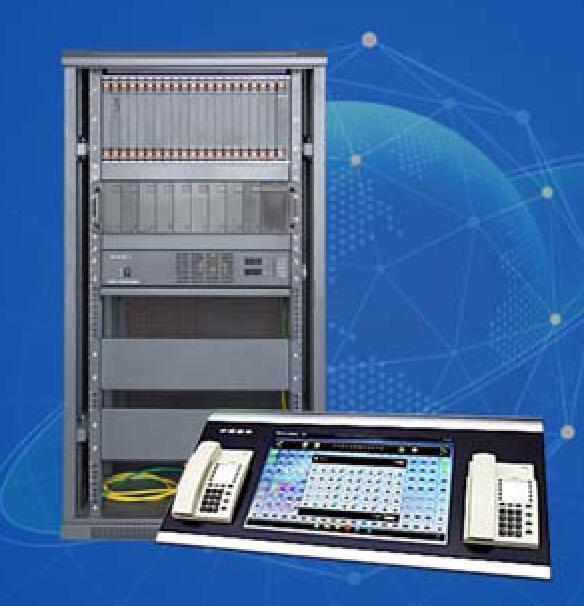

● 調度通信聯絡系統主機：調度主機系統具有雙向無阻,一鍵到位（內線外線）,組呼全呼,強拆強插,監聽,緊呼,中文顯示,自動錄音,通話記錄,直通電話，有線廣播、無線通訊組網,可接光纖環網實現IP分機等；還具有所有數字程控交換機功能,實現所有呼叫功能、交換功能、調度功能及組網功能，同時可根據用戶需求采用不同的配置。調度主機可實現調度用戶和行政用戶兩網合一，以充分利用資源。(本系統容量從32門,48門,64門,96門,128門,256門，304門，500門，800門.....直到單機1536門等選擇調度分機)
● 先進數字調度錄音系統：調度主機系統具有內置嵌入先進的在線數字錄音板SVR（內置硬盤500G），可對整個屬于數字調度機系統任何調度總機或分機進行全部錄音（目前在國內調度機首創，內置式數字錄音系統無需要電腦開機，只需用電腦管理維護）。另一種是外置式分申甌SOC1800/1900錄音具有價格低的優勢，也無需要配電腦工控機開機,采用WEB管理方式，內置硬盤；外置式數字錄音只對調度臺上的2-4部總機錄音,即所分分同與調度室之間通話錄音,不能分機與分機之間錄音。申甌錄音最大優勢是48V直流供電停電也錄音 ，不需要每天管理?？傊?/span>目前老式工控機或電腦加PCI錄音卡的方式也早淘汰！
1．調度程控交換機系統內置錄音板圖（內置500-1TG硬盤，可保存2年的通話記錄，此板價格高，主要針對所有分機通話錄音，可以對所有調度分機與分機之間錄音）
2．SOC1800/1900電話錄音盒圖（針對調度室所有通話錄音，分機與分機之間不錄音，內置500G-1TG硬盤，可保存2年的通話記錄）
● 礦用電話?cǎi)詈掀骰蚍Q安全柵KTA16/138：(必配井下信號安全隔離)本公司采用先進集中板卡式耦合器，具有傳輸距離遠、比單體耦合器成本高，質量穩定，具有三級防雷功能強大！是調度系統主機信號與本安防爆電話機的關聯設備，是煤礦安全中間隔離設備。其作用是隔離干擾信號，防止電話機線路過壓和過流，從而確保井下通訊電話安全工作和工作場所安全。完成安全場所與危險場所的生產調度指揮和通訊聯系任務。本設備有5KM、10KM遠距離兩種。（必須具有煤安證及防爆證?。?。比單體式耦合器更好。
KTA16(8路板，重慶申歐專用訂制，通信距離5-12公里)
KTA138(單機32路，通信距離5-12公里)
● 卡接式保安配線架VDF: 適用于調度系統主機與出線端連結(一般是通信電纜或電話線），接線排采用德國科龍卡接模塊;可配上保安排具有過壓保護功能；也可配上保安單元具有過壓過流及接地告警等功能(本系統采用德國科龍模塊)
● 主機后備電源（山特電池組48V38-100AH）：是調度交換機、調度錄音、調度臺等停電有力的保障。本方案采用美國山特ST免維護蓄電池組，完全能在停電情況使用10-20個小時安全生產調度指揮通訊聯系任務。

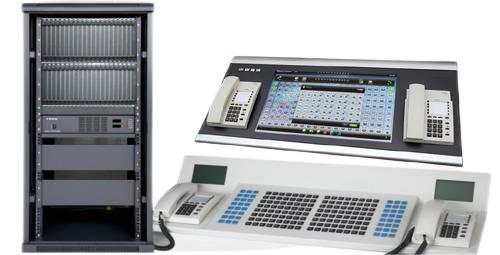

● 調度臺：調度臺是進行具體操作的平臺。按鍵式調度臺采用5寸雙屏顯示，雙座席雙手柄（配西門子話機）。調度員可以通過調度臺觀察所有調度用戶的使用狀態，進行調度操作。調度臺通過設置按鍵與被叫號碼相對應，使調度臺呼叫做到一鍵到位。調度臺采用丹麥鍵，分64鍵、128鍵、與256鍵、22寸\27寸、32寸觸摸屏調度臺等四種。
丹麥按鍵式調度臺
22寸27寸32寸寬屏觸摸屏軟調度臺
● PC電腦調度終端維護：普通電腦配置本系統要求不高；終端維護的作用是控制與維護數字調度主機的工作，包括人機對話、數據管理、維護、會議電話管理和計費管理等功能。還可以查聽或聽取或管理錄音文件等（必須配有232串口及網口，要求不高，建議用戶自行采購）
● 通訊調度系統布線系統：地面由普通市話通信電纜HYV 、電纜分線盒、電話機接線盒等組成不作詳細要求！井下電話必須具有有煤安證及防爆證，由礦用通信電纜MHYAV（主干線）或MHYV(線徑0.5到0.8mm。國標要求0.8mm) 、礦用電纜接線盒或分線盒 、本安防爆電話機等組成。（井下必須具有煤安證及防爆證！本系統推薦采用四川九洲電纜或新世紀電纜廠，天津電纜一分廠等）
JHH 礦用接線盒
● 調度聯絡終端設備: 地面上采用普通電話機,井下必須配本安防爆電話機或擴音話站或SIP防爆（本系統推薦KTH17,）
礦用本安擴音廣播電話機
● 機房專用接地線：自行安裝
● 機房專用UPS電源1-8KV,建議考慮機房整體電源，本系統不含此設備！
- 標簽重慶申甌礦用調度機，重慶煤礦調度通信，重慶煤礦調度通信聯絡系統，重慶KTJ126-SOC8000B+KTA16，重慶KTJ101，重慶KTJ3，重慶KTJ4H，重慶KT290，
